簡要說明

　　LDZ系列在線超聲多普勒流量計是一種耐用的、非接觸式測量的超聲波流量計，它可以在管道外部測量液體的流量，無需對管道進行破損和改造。安裝和拆卸十分方便，為您省去了一筆可觀的安裝和拆卸費用，并且可使您的工藝不間斷，這樣也就將因儀表安裝而造成停產的損失降到了最低。LDZ在線超聲多普勒流量計采用先進的單片機技術和超大規模集成電路，使其高度智能化，極大地提高了運行的穩定性，從而保證了儀表的精度和可靠性。儀表的外殼采用進口全塑機箱，達到國際IP65的防護等級。

　　LDZ在線超聲多普勒流量計適用于城市污水處理廠、環保監測及礦山、油田、冶金、化工、煉油、造紙、食品等行業的城市排水、工業廢水、生活污水、泥漿、紙漿、油水混合液等流量計量。適用于鋼鐵、硬質塑料管等硬質管材，可以對多種管徑和壁厚的管內含有懸浮固體顆�；驓馀莸亩�相流體進行測量。

　　標準配置清單

　　名 稱 數 目 單 位

　　流量計主機 1 臺

　　傳感器 1 付

　　專用信號纜 n 米

　　電源線 1 根

　　充電器 1 個

　　標準配置功能介紹

　　可以顯示用戶所輸入的管道內直徑或通過鍵盤改變的管道內直徑。

　　顯示用戶當前使用管道內介質瞬時流量XXXXXX.XXXm3/h 。

　　顯示用戶當前使用管道內介質自某時刻起的累積量XXXXXXXXm3 。

　　注意事項

　　儀表在使用前應仔細閱讀本使用說明書，若有不明白的地方請與本公司聯系。

　　儀表不要放置在具有強列振動的場所。

　　儀表周?chē)�的環境溫度、濕度不要超過“技術條件”中的要求。

　　儀表所使用的電源除滿足“技術條件”的要求外還應注意不要與變頻調速器、電焊機、大型電力設備等污染電源的設備使用同一電源。

　　測量的管路、液體要適合本儀表的要求，請仔細閱讀“傳感的安裝”一章。因為許多測量的異常情況均由測量位置的選擇及傳感器安裝不當所造成的。

　　主要技術指標

　　精 度：2.0級

　　雜質含量：≥100mg/L

　　管徑范圍：Φ50mm～2200mm

　　流速范圍：0.1m/s～20m/s

　　管道材料：鋼、塑料

　　環境條件：

　　主機：工作溫度 -10℃～55℃

　　相對濕度不大于95%

　　大氣壓力 86～108KPa

　　傳感器：工作溫度 -20℃～55℃

　　高溫 -20℃～150℃

　　相對濕度不大于95%

　　大氣壓力 86～108KPa

　　功 率：≤15W

　　外形尺寸

　　LDZ-2便攜式超聲波流量計外形尺寸:340×145×250mm

　　LDZ-2手提箱外形尺寸：450×400×200mm

　　傳感器的安裝

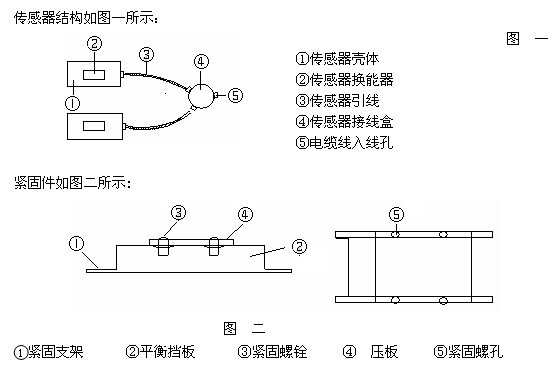

　　傳感器的外形圖及緊固件結構圖

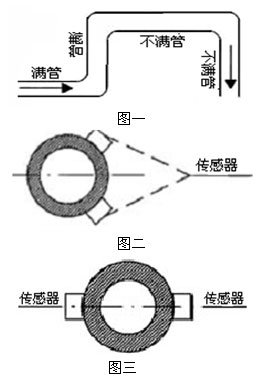

　　安裝位置的選擇

　　由于傳感器的安裝位置，被測管路的狀態對測量精度有很大影響，因此請選擇滿足下列條件的場所。

　　管道圓度好，內表面光滑，管壁均勻。

　　上游側10D，下游側3D以上的直管段，注“D為管道內徑”。

　　被測管路必須充滿液體。

　　必須有足夠的空間易于傳感器的安裝與操作。

　　在水平的被測管路，傳感器不應裝在管道的頂部和底部，并避開管道凹凸不平及有焊縫處。

　　傳感器的安裝

　　垢等清除干凈，擦凈露出金屬應無凹凸不平。

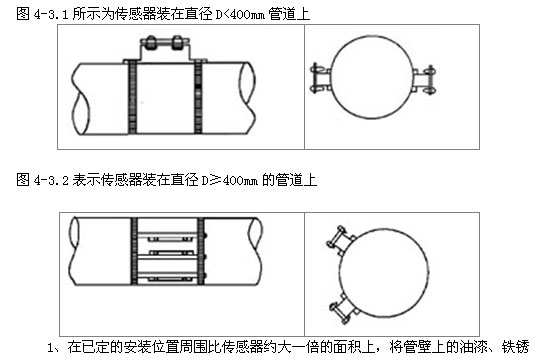

　　2、根據圖一、二將緊固件安裝在管道上，用不銹鋼帶將其固定在管道上，不應松動。

　　3、鋪設好電纜由電纜接入孔接到接線盒中的接線端子上。

　　4、每個傳感器換能器正面，涂上一厚層耦合劑(黃油)后，將傳感器換能器面與管壁接觸，放置在緊固組件中，并用壓緊蓋板將傳感器壓緊，耦合劑應從傳感器四周的縫隙中擠出，形成一道密封條。緊固螺銓鈕緊，注意四個螺銓用力要均勻，不要使傳感器偏移。

　　主機安裝

　　主機一般應安裝在室內，如安裝在室外應有儀表箱。AC220V電源盡可能采用儀表電或照明電。采用動力電時，不能與變頻設備處于同一回路中。

　　壁掛式機箱，打開儀表箱上蓋后可看見二個角上安裝孔，用二個Φ6mm脹管掛在墻上。

　　主機引出線都有接線說明，接線時一定要切斷電源，防止觸電。

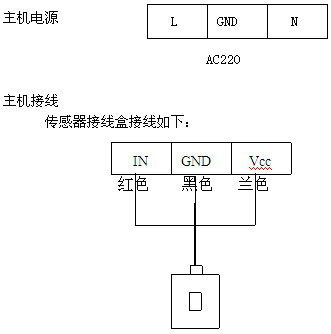

　　接線如下：

　　接線盒接線方法：

　　先將接線盒蓋上的四個固定螺絲擰下，蓋取下;

　　將要接的電纜線從接線盒單孔內穿入;

　　需接的電纜線線色與原來盒內接線端子的電纜顏色相對應。

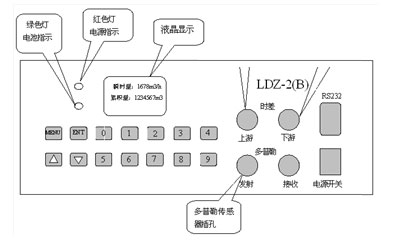

　　按鍵與顯示

　　LDZ-2采用四行背景光液晶顯示，薄膜按鍵輸入，為客戶提供數據顯示和人機對話。

　　操作說明

　　1.輸入內容和步驟

　　LDZ-2型流量計常規測量時需輸入下列參數：

　　流量檢測：進入測量顯示窗口

　　流量系數：300(出廠已設定)

　　濾波系數：50(出廠已設定)

　　管道內徑：用戶根據測量現場的實際管內徑輸入，單位mm，按【ENT】確認

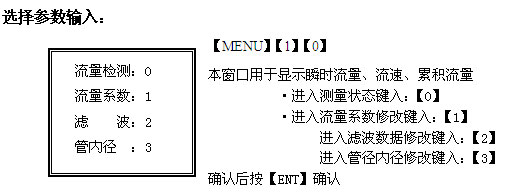

　　上述參數條件的輸入步驟一般遵循下列快速設置步驟順序：(【】中表示對應按鍵)

　　鍵入【MENU】【1】【0】進入M10窗口選擇顯示測量方式【ENT】

　　鍵入【0】進入流量檢測窗口，流量檢測：進入測量顯示窗口

　　鍵入【1】進入流量系數：300【ENT】

　　鍵入【2】進入濾波系數：50【ENT】

　　鍵入【3】進入管內徑設定，用戶根據測量現場的實際管內徑輸入，單位mm，按【ENT】確認

　　6. 欲在主菜單中向下移動，鍵入上下鍵

　　整機調試

　　安裝好主機和傳感器以后,可進行整機調試:

　　第一步按MOD鍵進入人機對話方式,檢查和輸入有關參數。

　　第二步如果測量數據不準確或不穩定或沒有數，應重新安裝傳感器，直至數據準確穩定。第三步各通道調試好以后，按ENT鍵進入巡檢方式。

　　一般故障及排除方法

　　由于流量計器件和結構大都選用先進國家進口器件,所以由于器件、結構件損壞引發的故障很低，主要故障來自?xún)蓚�(gè)方面。一是傳感器松動，工作不可靠;二是主機參數由于意外原因被改寫。因為上面講到的人機對話有關參數在斷電后不會(huì )丟失，可保存一年以上。但由于電源不穩或操作不當會(huì )引起這些參數被改寫，所以請客戶特別注意這一點。

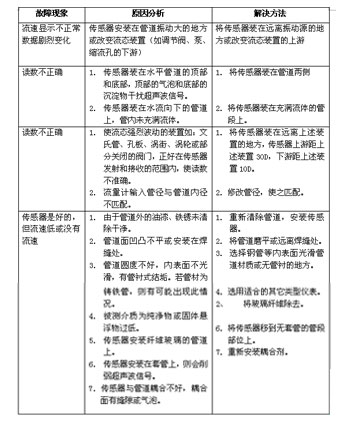

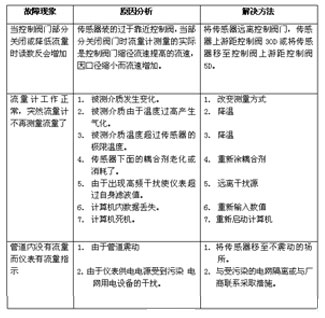

　　一般故障分析及排除方法見下表：
