射流流量計介紹

1.射流流量計的原理與特點

射流流量計是利用噴流的附壁效應和控制噴流反饋，產生流體振動的原理設計制造的另一種流體振動流量計�？衫�用張馳振動、剪切作用、附壁效應等多種原理制作。圖8-27所示是一種反饋式射流流量計，由圖中可見，流體通過前部噴嘴進入流量計測量室內，測量室內設置兩塊側壁，兩側壁中間構成流動主通道，兩側壁與測量室內壁構成兩條反饋通道。

流體進入測量室后，由于附壁效應，流束可隨機依附兩漸擴側壁種的任意一側。不管流束依附哪一側，都將有一股流體流入該側的反饋通道，再從控制噴口返回并作用到主流，從而使主流偏向另一側壁。在另一側壁將產生同樣的反饋作用，又使主流回到原來的側壁。由此隨著流體的流動，產生持續的流體來回振動。

流體在振動過程中，反饋通道內流速從零到最大再到零，這種大幅度的流速變化，給流體振動頻率的檢測提供了理想的位置。因此，在反饋通道中用熱敏、應力、應變或差動電容等檢測元件可獲得高檢測靈敏度，而又不對主流造成影響。

射流流量計具有響應速度快、性能穩定可靠、結構堅固，無可動部件、不受振動和撞擊的影響、測量范圍度大，超量程能力強、可集成化制造等特點。在一些特殊測量場合（如高溫、輻射、振動等）使用更顯其優越性。對較低流速敏感是它的另一大特點。近年來，國外己推出以民用煤氣計量為目的的新型射流流量計。



2.射流流量計的主要參數與性能



1）測量精度

可達測量值的±1.25%-±1.5%（包括滯后，死區和重復性）。

2）重復性

可達測量值的±0.2%。

3）流量范圍

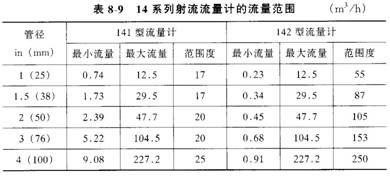

14系列射流流量計的流量范圍如表8-9所示。

4）最小流量

表8-9中的最小流量是粘度為10^-3Pa·s （1cP），相對密度為1的水的值。其他粘度和相對密度的液體的最小流量，對于141型可按最小流量表列值除以相對密度的平方根計算；對于142型可按最小流量表列值乘以流體粘度計算。

例如某液體的粘度為1.8cP，相對密度為0.8，管道口徑1in，那么根據上述兩種算法，對于141型流量計，其最小流量為對于142型流量計，其最小流量為q_Vmin=0.23′1.8m³/h=0.41m³/h。

5）安裝方式

14系列射流流量計可安裝在水平管道、垂直管道或傾斜管道上，垂直和傾斜安裝時流向應向上，保證管道中充滿液體。

6）直管段長度

儀表上下游直管段應分別滿足10D和5D的長度。

7）壓力損失Δp

可由下式計算

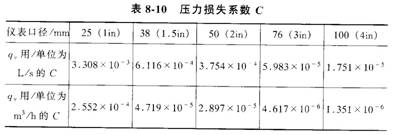

式中 Δp是壓力損失（kPa）；ρ是流體密度（kg/m³）；qv是通過流量計的體積流量（L/s）； C是壓力損失系數，由表8-10確定。

8）氣穴

為了防止產生氣穴，運行時要計算最大流量時流量計下游的最低工作壓力。該壓力p為

式中 p是射流流量計下游殼體內壓力（kPa）；Δp是壓力損失（kPa）；p_v是使用溫度下，液體的絕對飽和蒸汽壓（kPa）o
