關于明渠超聲波流量計技術介紹



對于明渠的流量測量，除了流量堰和流量槽的測量技術之外，還有流速-面積法、平均流速公式法、水位-流量曲線法以及潛水型電磁流量計法等測量方法。



流速-面積法



1.流速-面積法的測量原理



速度-面積法主要是用于大型的明渠或河流的流量測量。使用流速-面積法測量明渠的流量，就是選擇明渠的某一截面作為測量地點，將截面用豎直線劃分成若干更小的截面，如圖12-26所示，然后分別測量每個小的截面的面積和平均流速，這樣就可以計算出每個截面上的流量，對整個明渠的截面進行求和，最終就得到了明渠水流總的流量。使用流速-面積法測量明渠流量時，對明渠的形狀沒有十分嚴格的要求，即使在截面形狀不規則或底部有淤積的明渠上也能進行測量。

下面介紹使用流速-面積法測量明渠流量的具體方法和步驟。

(1)選擇測量地點 流速-面積法測量地點應滿足以下條件：

1)水流的流動均勻，不易產生渦漩；

2)測量地點上流側明渠的直線長度應為其寬度的5倍以上，下流側明渠的直線長度應為寬度的2倍以上；

3)明渠的形狀整齊，底部盡量不要有淤積；

4)當明渠的水位發生變化時，測量截面的形狀不應有急劇的變化；

5)水流流動方向與測量截面垂直。

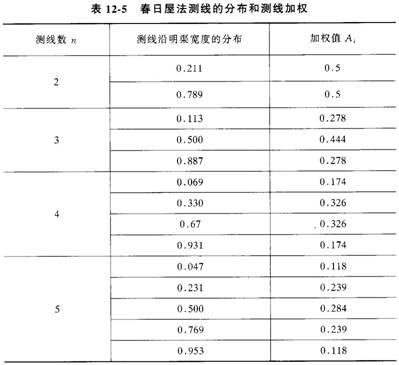

(2)垂直測線的分布 使用流速-面積法測量明渠流量的過程中，需要測量各個劃分出的截面的水位和其中的流速，以相應地計算出截面面積和截面上的平均流速。對水位和流速的測量都是在垂測線上進行的。水深和流速的測線分布，由明渠的寬度決定，有采用在整個明渠寬度按一定的間隔平均分布的，一般對于寬度在10米以下的明渠，平均分布的測線間隔為0.1-0.15倍的明渠寬度。但是，在更多的時候，我們選擇春日屋法分布測線的位置，可以減少測線的數量并且提高測量的精度。表12-5給出了春日屋法測線的位置分布和相應的加權值。

春日屋法的明渠總流量的計算公式為

式中，q_i為第i個測線處單位寬度截面的流量，等于平均流速×水深，A_i為對第i個測線的加權值；B為整個明渠的寬度。

(3)平均流速的測量 在測線位置上測量流速，一般使用的是葉輪式流速計，而根據流速的測量結果計算垂直測線上的平均流速，有垂直流速曲線法、一點法三點法、三點法、四-六點法、積分法和春日屋法等許多方法，其中最常用的是二點法，二點法是在垂直的測線上分別取距離水面0.2倍水深0.8倍水深的兩個點，測量這兩點上的流體流速，按下面的公式計算整個測線上的平均流速u(mài)_m：



2.流速-面積法的應用



實際的流速-面積法的測量方法主要有超聲波法、全渠寬線圈的電磁法和電磁流速計法，使用超聲波和電磁流速計可以連續測量明渠流體的流速。

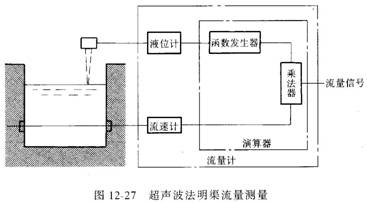

(1)超聲波法 超聲波法的原理是超聲波在流動的流體中傳播速度和流體流速有關，測量超聲波在流體中的傳播速度變化可以計算流體的速度。圖12-27是超聲波法用于明渠流量測量的實例。超聲波流速計探頭安裝在能夠測量出平均流速的位置，一般在60%水深處。

(2)全渠寬線圈的電磁法 英國Redland自動化公司研制了一種叫做電磁河流儀的電磁流量計，用于明渠的流量測量。在明渠的上方設置激磁線圈，或在某段明渠的底部覆蓋絕緣薄膜，其下設置線圈，在渠道兩側設置一對條形電極檢測流量的感應電勢，加上液位計測量液位并且計算出通流面積，經過帶有微處理器的轉換器就可以顯示出流量。有關資料可查閱IS09213《排放總量——用全渠寬線圈的電磁法》。

(3)電磁流速計 將傳統的電磁流量計用于測量明渠或非滿管流道的流量測量，雖然測量精度高，但是，設備復雜，投資大，運行維護也比較麻煩，而且很多明渠和非滿管流道的流量測量也不需要太高的測量精度，此時可以考慮使用小型的電磁流速計。

這種電磁流速計的傳感器有兩個敏感元件，一個測量流速的電磁流量元件(包括線圈和電極)，另一個是固態擴散硅應變元件，測量壓力，封裝在防水的PVC塑料里，外形呈扁平的流線型。電磁流速計的傳感器安裝在明渠或非滿管流道的沒有淤積的底部，如圖12-28所示，固態擴散硅應變元件測量的壓力信號代表了液位，可以轉換成通流截面面積，乘以流速，經過微處理器的處理，就能夠連續測量明渠的流量。

固態擴散硅應變片測量液位的原理是，對應于液位的壓力作用于硅片上，使之產生應變，擴散硅片上的應變電阻也隨之改變，測量電阻的電橋就可以輸出對應于液位的電壓信號。

這種合二為一的電磁流量計使明渠的流量測量裝置大大簡化，其測量范圍：流速為O-6m/s；液位≤3m；系統精度為3%-5%。



平均流速公式法



平均流速公式法是通過測量明渠水面的坡度和明渠的截面形狀，根據某一公式計算水流的平均流速，從而計算明渠的流量。求明渠水流平均流速的公式很多，其中比較典型的是謝基公式和滿寧公式。



1.謝基(Chezy)公式



式中， u是明渠水流的平均流速(m/s)；R是徑深，等于水流的截面積除以溫潤邊長，濕潤邊長則是與水流接觸的水渠壁的長度；I是水面的坡度，c是謝基系數，謝基系數C不是常數，會(huì )隨徑深的變化而發生變化。謝基系數可以由巴金公式求出

式中，γ是巴金粗糙度系數。



2.滿寧(Manning)公式



式中，u、R、I和謝基公式中的含義一樣；n是滿寧粗糙度系數。

謝基公式和滿寧公式因為測量方法和流量計算形式簡單，很適合明渠及小型河流的流量測量，但是一般很難準確地得到在公式計算中所需要的粗糙度系數，所以平均流速公式法的測量精度不高。



潛水型電磁流量計測量明渠流量



潛水型電磁流量計是新型的用來連續測量明渠、暗溝或未滿管道中導電流體的體積流量測量的一種電磁流量計，近年來在工業排水和環境保護方面得到了廣泛的應用，可以實現對被測流體流量的測量、控制、調節記錄和積算。



1.測量原理



和其它電磁流量計一樣，潛水型電磁流量計也是根據法拉弟電磁感應原理工作的。當導電流體在交變磁場中沿測量管路作與磁力線成垂直方向的運動時，導電流體切割磁力線產生感應電勢，在與測量軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，檢測出感應電勢。感應電勢e與流量qv成正比。流量信號輸入電磁流量轉換器，經放大轉換成與流量信號成正比的直流信號0-10mA或4-20mA。

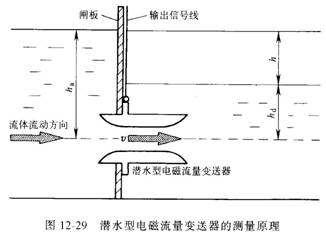

潛水型電磁流量變送器是通過與外殼相連的平板法蘭安裝在帶孔的閘板上。閘板完全攔斷渠道流體，使流體只能從變送器中流過。整個變送器完全浸沒在流體中。其測量原理如圖12-29所示。根據流體力學分析，水位差和流速的平方成正比：

2.潛水型電磁流量變送器的安裝



按照渠道的斷面形狀制作合適的帶孔閘板，將變送器用不銹鋼螺栓(加密封墊圈)固定在閘板上，以確保流體完全從變送器中流過。為了保證變送器在測量時充滿流體，通常還在渠道測點的下游3倍渠寬或管徑處設置一堰板，堰板頂端高度應高于變送器測量管的頂部高度。如果流道為其它形式，也要采取相應的措施保證變送器在測量時為滿管流。

圖12-30介紹了在各種情況下，潛水型電磁流量計的安裝示意圖。

在變送器的安裝時，還應該注意以下兩點。

1)轉換器現場墻掛式安裝，安裝位置應避免能產生強大交流磁場的場合；

2)轉換器與變送器之間導線連接距離一般為10-30m。



3.國產LDQ型潛水電磁流量變送器規格和性能指標



國產LDQ型潛水電磁流量變送器除了保持電磁變送器結構簡單、可靠，內部無活動部件，壓力損失小，輸出信號不受被測介質溫度、壓力、密度及粘度等物性參數變化的影響，輸出信號與流量呈線性等一般電磁流量計的特點之外，還具有以下特點。

1)適用于圓形、矩形、梯形和任意形狀的明渠、暗溝或河道的流量測量；

2)對于上、下游的直渠段要求低，能在原有渠道上稍加改造后安裝使用，施工周期短，費用低；

3)采用分流模型可以擴大流量測量范圍，降低費用；

4)維護工作量��；

5)采用低頻三值矩形波勵磁及采樣放大技術，抗干擾能力強，零點穩定，工作可靠；

6)耗電量小，整個成套儀表的耗電量約為30VA，與變送器的口徑大小無關。

LDQ型潛水電磁流量變送器的型號和主要技術指標見表12-6。



4.與分流模型并用測量大流量



在測量大流量時，為了避免水位差過大，可以使用分流模型來分流。LDQM型分流模型和LDQ型潛水型電磁流量計配合使用的，其外形、尺寸與LDQ是完全一樣的。當一臺變送器和一個或幾個幾何形狀完全相同的分流模型并用時，實際流量為一臺變送器所測流量乘上倍數(分流模型的個數加1)，如圖12-31所示。

與分流模型并用測量大流量時，系統的測量精度稍有降低，為滿量程的2.5%。





水位-流量曲線法



流速-面積法由于測量方法比較復雜，因而通常只是為一種實驗方法，不適合日常的流量測量。對于某一經常需要進行流量測量的明渠，我們可以用水位流速法畫出明渠流量和水位之間的曲線，在作出了這樣的水位-流量曲線之后，日常測量時，只要測量明渠的水位就可以在曲線上查出相應的明渠流量，這就是水位-流量曲線法。
