通信技術在流量測量中的應用

現代通信技術是建立在數字技術基礎上的一門新興技術，將其引入測量和控制領域，大大推動了測量和控制技術的發展。用數字通信的方法傳送信息與儀表中用模擬信號傳送信息相比具有明顯的優越性。

①準確。用數字通信的方法傳送數據，輔之以檢錯技術，一且獲得成功，就不存在模擬信號傳送中的誤差。

②節約通信線纜。在傳統的儀表中用模擬信號傳送信息，一對線一般只能傳送一路信號。而現代通信技術中，用分時的方法傳送信息，一對線能傳送的信息量可達成千上萬，甚至更大，因而可大大節約傳送信號用的介質。

在數顯儀表中，一般采用串行通信，通信速率雖然只能達到103~104bps，但因測量?jì)x表中需要傳送的數據量一般并不很大，通信時間間隔也要求不高，因此能夠滿足需要。

下面簡要介紹通信技術在流量測量中的應用。

1 流量變送器中的通信



20世紀80年代以來，許多儀表公司相繼推出自己的具有通信能力的流量變送器產品， 所采用的通信協議也有多種，其中最著名的是由Rosemount公司提出的HART協議(可尋址遠程傳感器數據公路)，它是在4~20mA電流上疊加1200Hz和2200Hz兩個獨立的頻率信號，分別代表數字1和0。該頻率信號呈正弦波形，幅值為±0.5mA，所以其平均值為0，故將其調制于4~20mA之上卻不影響4~20mA的平均值，這樣就使HART通信可以和4~20mA信號并存而互不干涉。

具有通信能力的流量變送器可同手持終端配合實現與4~20mA并存條件下的數字通信，也可經接口與PC機或DCS相連，實現全數字通信，完成多項任務。



1.1 與手持終端器(HHT)或智能現場通信器(SFC)通信



手持終端器或智能現場通信器是以微處理器為基礎的與智能變送器進行數字通信的接口裝置，是一種新型調試工具，利用它能在現場(或控制室)對智能變送器進行組態、測試、調整、校驗、查看自診斷信息。圖10.1所示為與苦持終端器的連接�，F在多家儀表公司都有此類產品，用戶對變送器進行維修、校驗極為方便。



1.2 與流量演算器一起組成多量程流量計



差壓式流量計現在仍然是應用最廣泛的一種流量計，但是它的范圍度較小，不能滿足要求較大范圍度的很多測量對象。例如，我國北方有不少以取暖設備為主要耗熱設備的熱用戶，夏季的耗熱量往往比冬季耗熱量的1/5還要低，這樣，計量?jì)x表在夏季如果使用與冬季相同的測量范圍，那么僅差壓變送器誤差一項就會(huì )給夏季計量帶來無法容許的系統誤差，所以有許多單位使用多量程流量計。像上面的例子是冬季使用高量程，夏季使用低量程。

現在有多種智能差壓變送器都能采用通信的方法變更其量程，有些變送器量程可調比高達40倍以上，為多量程流量計的實現創(chuàng )造了良好條件。如圖10.2所示的雙量程差壓式流量計中，流量演算器與差壓變送器之間的兩根連接線既是變送器電源線，又是4~20rnA模擬信號傳輸線，同時承擔HART通信中傳送±0.5mA數字信號的任務。

流量演算器設定有高量程流量上限值quh和低量程流量上限值qul，并且分別與差壓變送器的高低量程差壓上限值Δρuh和Δpul相對應。演算器中還設定有高低量程流量切換值qex，當差壓變送器處于高量程狀態時，演算器用quh參與計算流量，如果計算得到的流量值小于等于qex，則演算器作出切換到低量程的決策，并按設計好的程序采用通信的方法將差壓變送器切換到低量程，開始用qul參與計算流量。以后如遇流量值大于qex，又采用通信的方法將差壓變送器切回到高量程。

在具體實施的時候一般還要設置一個切換差，以防高低量程之間的頻繁切換。而且需考慮低流量時的雷諾數修正，以保證測量精確度。



1.3 與計算機聯網組成數采系統



國外有的公司推出用于HART協議通信的硬件產品，例如PCSMART模塊，將其插入PC機空余槽口中，其輸出可與15臺SMART設備構成多站網絡(luò )。例如和5臺智能差壓變送器、5臺智能壓力變送器、5臺智能溫度變送器構成5點的帶溫度壓力補償流量測量系統。該系統由于采用了高精確度、寬量程的智能變送和運算能力極強的PC機，因此測量精確度高，而且擴大了范圍度。

用數字通信的方法讀取變送器的測量結果要比用模擬信號傳送測量信號精確度明顯提高。例如，現在各主要儀表公司都能生產的0.1級智能差壓變送器，其數字量輸出精確度可達±0.075%，而若取電流輸出，變送器精確度為±O.l%FS，而此信號進入流量二次表或DCS的I/O口，由于模擬信號放大和A/D轉換，還要損失O.05%~0.1%的精確度。由于數字通信技術這一突出優點，大大促進了現場總線的發展和推廣應用。



1.4 建立在通信基礎上的設備管理系統AMS



AMS (Asset Management Solution)設備管理系統是專為對智能化儀表進行管理和維護而設計的系統，它使用戶能夠監視、管理和調整在過程中運行的設備和過程本身。

(1) AMS的硬件結構 AMS的硬件系統結構如圖10.3所示，它由HART轉換器、 RS-232/RS-485通信轉換器、HART調制解調器和PC機組成。

①HART轉換器(HART Interchange Unit，簡稱HIU)。一個HART轉換器可帶32臺HART設備。一個網絡(luò )最多可帶31臺HIU，即可帶992臺HART設備。一旦通電，每臺HIU即建立一個連接設備的內部表。當用軟件掃描設備時，需要從現場設備中獲取過程變量的狀態信息。這些信息先儲存到HIU的內存中，再傳送到PC機中。

②RS-232/RS-485轉換器。RS-232/RS-485轉換器用來連接HART轉換器與PC機的通信口，因為RS-485網絡(luò )具有傳輸距離長、抗干擾能力強等優點，現場采用RS-485網絡(luò )通信。而普通的PC機只有RS-232接口，所以?xún)烧咧�間需要使用轉換器。

③HART調制解調器(HART Mo-clem)。 HART調制解調器是一種結構緊湊、 牢固的外部接口，可滿足現場和車間維護的需要，它提供了單臺設備與AMS相連的手段，它裝在一個DB-9外殼內，附有一個9針的RS-232接口。它是隔離的、電流限制的、與極性無關、無干擾的連接方式。HART調制解調器適用于臺式和筆記本PC機，無需外部供電，可與任何HART設備以輪詢或突發方式進行通信。

(2) AMS的軟件功能

①組態( configuration)。在軟件的支持下，通過PC機對現場的智能化儀表進行組態。

②儀表校準及維護。維修人員不需將儀表從安裝地點拆下，也不需將壓力等信號輸入儀表，在控制室或辦公室就可實現儀表的校準和檢查維護。

③位號查詢；狀態查詢；回路檢測與設備資源檢測；向HART手持終端下載信息；自動維護文檔；查看設備歷史信息等。

(3) AMS的特點

①AMS軟件以現場服務器為平臺的T形結構，為用戶提供一個圖形化界面。

②A(yíng)MS為現場設備數據在工廠不同地點之間的交換帶來方便。

③AMS通過一個集中數據庫獲取現場設備數據，從而提高勞動效率。

④AMS通過在線獲取現場設備的狀態和診斷信息，改進了設備的可用性。



2 流量演算器與外部設備的通信



流量演算器是流量測量中的一個重要環節，它的任務是對流量輸入信號和與此信號有關的流體溫度、壓力、密度信號進行處理，并將處理得到的質量流量信號或標準狀態體積流量信號轉換成模擬信號送調節器或DCS。該路模擬輸出信號只能傳送一路信號，如果要將演算器中更多的信號也傳送給相關的儀表或計算機，就需要依靠數字通信。



2.1 流量數據打印



流量數據打印輸出是流量演算器通信功能最常見的應用之一。打印內容通常有設備號、打印日期、時間、累積流量、瞬時流量、流體壓力、流體溫度等。其線路連接如圖10.4所示。

在流量數據用于貿易結算或技術經濟指標考核時，常常要求流量演算器具備打印功能。

在熱力公司，用戶對供熱品質要求較高時，也常常配備打印機。其中有個"越限加速打印功能"，常常用于供熱品質的監視，即演算器中某個變量滿足指定的表達式的要求時，演算器自動將打印間隔時間縮短為"加速打印間隔時間"。例如，某臺演算器用來處理蒸汽流量信號，設置正常打印間隔時間恤，以滿足考核和結算的需要。當流體壓力低于設定壓力(供方保證的最低壓力或維持正常生產的最低壓力)時，每5min打印一次，于是可將越限加速打印間隔時間設置為5min，從而使打印機兼有劃線記錄儀的部分功能。



2.2 流量數據的同步顯示



流量演算器中的通信口，一個典型應用是傳送同步顯示信號。

有些情況下，同一套流量數據需在兩個或數個地方同步顯示，例如貿易結算使用的流量數據，不僅供方需要掌握，需方也需要知道。增設一臺同步顯示器，將流量演算器中必要的數據如瞬時流量、累積流量、流體壓力、流體溫度等數據用通信的方法傳送給同步顯示器，就能滿足這一要求。在圖7.9所示的流量信號同步顯示系統中，同步顯示器具有流量演算器相同的面板，既可通過面板按鍵選擇顯示內容，又可自動循環顯示。所顯示的數據與流量演算器所顯示的同名數據一字不差。



2.3 流量數據采集和監控系統



數據采集和監控系統(SCADA)常被用于遠程數據采集和監控，監控諸如輸氣管、輸油管、供熱管、供水管、輸電網等，應用時操作者可能身處被監控點幾公里、幾百公里甚至更遠的地方。

操作站的PC機按規定的程序定時去遠程終端裝置采集有關數據并保存和處理。操作員通過人機界面發出控制指令，經遠程終端裝置，控制閥門開度、泵的啟停以及其他裝置的動作。

2.3.1 SCADA系統的組成

一個SCADA系統包括5個主要部分：上位機和輔助設備組成的操作站、人機界面(MMI)軟件、若干遠程終端裝置(RTU)、一個通信協議和一個將RTU同操作站連接起來的通信系統。

(1)操作站和MMI軟件操作站PC通常是一臺個人PC，運行于Windows 98、Win-dows 2000或Windows NT系統下。這臺PC安裝了MMI軟件，如Citect、Fix、Intouch、 Genesis或Lookout，應用該軟件可以根據實時過程數據，建立動態的過程圖形顯示。幾乎任何流行的MMI軟件都可應用于SCADA，可以依據當地所能提供的支持和價格進行選擇。

(2)遠程終端裝置 RTU是安放在遠處，將過程變量傳送給操作站的裝置，該裝置帶有開關量和電流輸出口，在接受操作站的指令后，控制泵、閥門和其他裝置。為流量數據采集與監控服務的遠程終端裝置通常是具有通信能力的能對流量信號進行復雜處理的可編程的流量顯示儀表，如智能流量演算器，流量積算儀，智能熱量表(冷量表)等。有些具有通信能力的智能流量變送器、轉換器等也能作為終端裝置為系統提供測量數據。

(3)通信系統最常使用的通信介質是專用通信電纜、無線電和公共電話網，撥號電話和衛星通信也變得越來越普及。選用何種通信系統是根據距離遠近、獲取難易、初始費用和運行費用而定的。當需要傳輸大量數據時，數據通過能力也是要考慮的一個因素。例如無線電系統一般有較大的數據通信能力，但比電話線需要更大的初始投資。不論使用何種通信系統，操作站和RTU都要有調制解調器或通信接口。

(4)通信協議協議是RTU和MMI用以交換數據的語言。有幾十種協議，但最好的是那些在公共領域成為事實上標準的協議。Modbus是使用最為普遍的開放性協議，它得到所有MMI軟件供應商和多數RTU公司的支持。Modbus使SCADA系統保持開放，以獲得競爭優勢和最低的價格。

2.3.2 由專用通信線組成的系統

前面所述的SCADA系統的共同特點是均有5個組成部分，但依其操作站PC同遠程終端的連接介質不同，所組成的系統也有很大差別，各具特點。其中有用專用通信線組成的系統；由無線通信方法組成的系統；利用公共電話網組成的系統；利用局域網組成的系統；利用衛星通信方法組成的系統等。

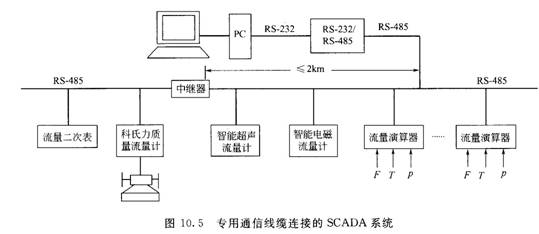

(1)系統的組成圖10.5所示為典型的由專用通信線纜組成的SCADA系統，因中的遠程終端裝置能送入過程變量流量、溫度、壓力等。AO口可送出4~20mA電流，控制調節閥， DO口可送出無源接點信號，控制電磁閥、泵等。遠程終端裝置與操作站之間用金屬屏蔽雙絞線連接，具有較強的抗干擾和抗雷擊性能。由于RS-485標準串口通信傳送的距離比RS-232遠，所以遠程終端裝置的通信口標準均為RS-485。由于計算機通信口采用的是RS-232標準，因此計算機同RS-485通信線之間須設置一臺RS-232/RS-485通信轉換器。

通信信號在線路上傳輸都有一定的衰減，因此，從上位機出發每隔2km長的線路就需設置一個中繼器(RS-485 Repeater)。

上位機通過通信端口定時、循環地以廣播方式逐一對下位機各站點進行呼叫(各站點均具有一個各自不同的站號，站點總數不超過255)，在得到計算機發出的遠程終端通信站號后，被叫到的一臺遠程終端裝置自動把需采集的流量累計值、流量瞬時值、流體溫度值、流體壓力值、下位機報警代碼等有關數據，按Modbus協議方式打包成可以被計算機接收的報文，再把該報文發送給計算機，供計算機使用。

計算機按系統設置的遠程終端站號，通過通信轉換器來連接具體的遠程終端，再通過通信轉換器回收遠程終端的報文，并進行相應的處理，得到具體的數據，完成具體的任務。

該方案的優點是實時性好、安全可靠、運行成本低，但需專門敷設通信線，所以一次性投資較大。

(2)軟件配置下面的實例，其軟件配置為Windows 98平臺， Genesis for Windows工控軟件包， Microsoft Office 97軟件包。

(3)軟件功能該系統是在Windows 98平臺上用Genesis for Windows工控軟件包進行組態，通過Excel的后臺VBA應用軟件及Excel的控件編制的應用軟件，它具有的功能如下。

①Genesis的組態

a.進入I/O Server定義輸入/輸出節點(增加檢測點時用)(見圖10.6)。

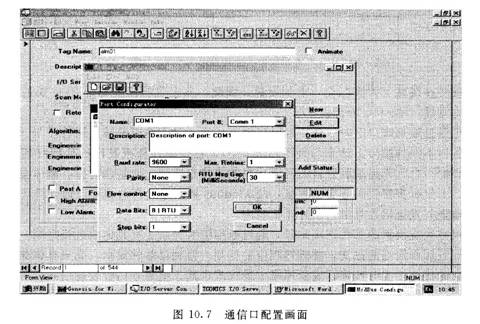

用鼠標左鍵雙擊Address處，進入Port Configurater(通信口組態)(見圖10.7)。

Ports配置： Name=由用戶根據實際情況設定comm1或comm2， Port#：根據 Ports的值選擇comm1或comm2， Baud rate=9600， Parity=None， Flow control=None

Data Bits=81RTU， Stop Bits=1， Max Retries=3， RTU Msg Gap=30。

Devices配置：Device Name由用戶自己設定， Device Type = Modbus， Address是用戶檢測點的站號， Comm Port根據上面設定選擇com1或com2， Scan Rate= 1， Float Format=Binary， Timeout=2， Write Wait Time=100， Word Swup=l。

Signals配置： Device根據實際情況選擇， Number of Si ngal=8， Memory Area：=4xxx OR Output / Holding Registers， Offset=l， Type=Float 。

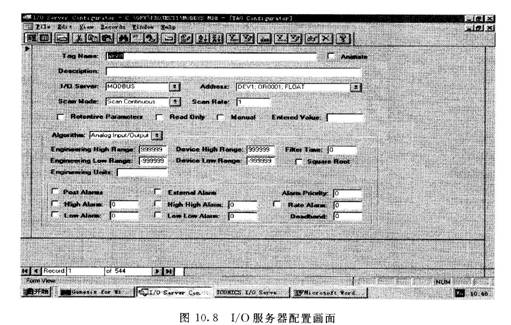

I/O Server配置(見圖10.8)： Tag Name由用戶定義， I/O Server：=Modbus， Ad-dress根據情況選擇， Scan Mode=Scan Continuous， Scan Rate = 1， Atgorithm=Analog Input/Output，并根據實際情況定義最大、最小、上限報警、下限報警等數據值。

進入Graphworx+組態(見圖10.的。

數據顯示：選擇Tool-Toolbars-Dynamic后，按下"485"按鈕，進入Point Name Se-lection畫面(見圖10.10)， Server= [modbtis ] . modbus， Point Name= [modbus].modbus， Select Tag=變量名.out。

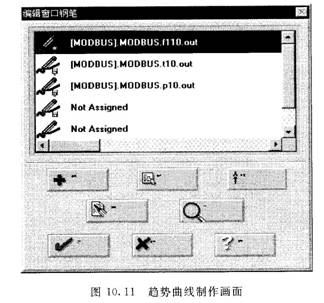

曲線制作：按下"Trend Worx+Windows"按鈕，定義記錄筆(見圖10.11)。

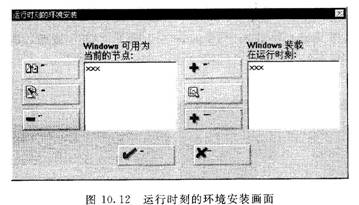

b.進入運行組態：按下"Runtime"按鈕，選擇Configure，然后把需要直接運行的任導加入到Windows tO be Loaded at Runtime窗口中。運行時的環境安裝畫面及首幅畫面指定分別如如圖10.12和圖10.13所示。

②采集數據的顯示：按下"Runtime"按鈕，選擇RUN，系統自動運行。

③實時曲線和歷史曲線的顯示；在運行狀態下，選擇實時曲線或歷史曲線即可。

④報表制作：用Excel及后臺的VBA軟件進行編制。

a.在需顯示的數據單元中輸入=IOSDDE 丨modbus. modbus! plO.out，則該單元在運行時顯示P1O的數據。

h.選擇報表則系統自動按用戶要求進行報表處理，打印相應的數據報表。

(4)主要畫面

①檢測控制點地理分布畫面。該畫面可使有關人員對系統中全部檢測控制點的地理分布概貌有一個直觀的認識。畫面中用不同的色標顯示該點"狀態正常"或"狀態異常"。點擊圖中的任何一個檢測控制點，可立即彈出關于該點詳細信息的畫面，如圖10.14所示。

②動態流程圖畫面。從該幅畫面可看出各檢測控制點在流程中的位置及與流程之間的關系。每個檢測控制點有一個數據顯示窗口，顯示代表該點主要特征的動態數據，數據還可以設置超限報警，用閃動的紅色表示超限，以引起操作者注意。

圖10.15所示為樓宇中的供熱供冷系統典型畫面，其中水平虛線表示樓層。

③歷史曲線畫面。點擊標題欄中的"歷史曲線"按鈕就可彈出關于歷史曲線的對話框，在對話框中選擇變量名和日期，確認后就顯示相應檢測點的歷史曲線。點擊畫面中的"前一天"和"后一天"按鈕，就可實現翻頁。畫面中的縱坐標是自動生成的，當某變量相對于標尺上限的相對值較小時，可自動改變標尺，使畫面得以展開，以便清晰讀數，如圖10.16所示。

④數據畫面。將各個檢測控制點的關鍵數據當前值依次列表，可以在一幅畫面中密集顯示有關數據和狀態，借助滾動條，可使表格向下延伸，從而可將整個系統的數據集中于一幅畫面。畫面中的數據數秒鐘更新一次，可使操作人員及時了解最新信息，如圖10.17所示。

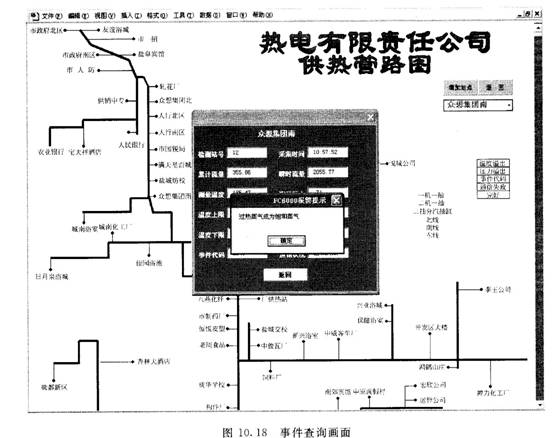

⑤事件查詢畫面。前面所述的數據顯示畫面中有一列是顯示每一個遠程終端故障診斷結果的"事件代碼"，代碼為O時，該點正常，代碼不為O時，則有事件發生。對每個代碼的含義，有專門的定義，如果記不住其定義，則可點擊"數據顯示畫面"中的"報警"按鈕查詢，對話框中用中文顯示報警內容，如圖10.18所示。

⑥歷史數據抄錄畫面。系統中特別重要的數據為了確保不漏采、不丟失，除了操作站進行實時采集外，遠程終端裝置內的海量存儲器還將測量結果定時保存。例如， FC 6000

PLUS儀表內的海量存儲器可以存儲11520組最新數據，每組數據除了時間坐標外，還可有儀表的4個測量值。PC機因故漏采一段時間的數據(可從歷史曲線中發現)�？蓡�動任何一幅畫面中的"歷史數據抄錄"按鈕，去遠程終端裝置內的海量存儲器抄錄，從而用1：1冗余的方法提高數據的安全可靠性。

操作方法如下：點擊任何一幅畫面中的"歷史數據抄錄"按鈕，隨即彈出對話框，在用畫面中的選擇條選中遠程終端裝置后，再鍵入抄錄的起訖日期，在得到確認后。PC機即運用通信的方法去相應的海量存儲器自動抄錄歷史數據，依次存放在數據庫內相應的單元。

⑦下位機掉電報告畫面。用于貿易結算的流量二次表，一般均有掉電記錄功能，如7.5節所述。每一次掉電事件的記錄包含掉電的起始日期和時間、恢復供電的日期和時間。這些記錄在流量二次表(下位機)中是按照時間順序排列的。這些記錄讀到計算機后，就形成按照時間先后排序的報告。

按照時間排序的報告經過處理，就可得到各個采集點最新一次掉電記錄的報告，以供值班人員及時了解最新動態，及時處理由掉電引發的問題。

⑧下位機菜單監視畫面。流量二次表(下位機)內的菜單中所設置的數據，是進行準確計量的基礎，也是使其具有規定功能的需要，有些數據是根據供用雙方協商一致的內容而設置，任何一方無權擅自修改。由于二次表一般安裝在用戶端，供方要到現場調閱數據費時費力。為了預防有人對這些數據擅自做修改，在數據采集系統中設計了一幅下位機菜單監視畫面。計算機將下位機內的菜單數據定時讀入(每班一次或每天一次)，生成與下位機內一樣的菜單并保存。將讀入的菜單與該計量點的原始菜單進行比較，如果某條數據有差異，則在監視畫面中報示，并通知值班人自。

⑨報表畫面。根據使用要求，報表可以很簡單，也可以很豐富，除了日報表、月報表、年報表之外，還可以有平衡差計算報表、管路損耗計算報表以及由用戶提出表達式的各種技術經濟效益分析報表等。

每一幅報表都可自動生成，定時自動打��；也可按照程序安排，打印輸出前由操作員先預覽打印畫面，啟動"打印"按鈕后，再打印輸出。

⑩監控畫面。監控畫面是操作人員經遠程終端對被控參數進行控制的界面。畫面中顯示被控參數的當前測量值、給定值、歷史曲線，調節閥當前閥位、閥位給定值、閥位曲線以及位式閥和泵的開關狀態等，典型畫面如圖10.19所示。

（11）操作記錄畫面。操作記錄畫面是為確保系統安全，明確操作責任而設計的。

在監控畫面中，設置有操作按鈕，當操作人員點擊操作按鈕后，畫面隨即彈出對話框，要求鍵入操作員自己的密碼，當操作員的權限得到確認后，計算機就將本次操作登錄在"操作記錄"中，包括操作日期及時間、操作員代碼和操作內容等。典型記錄如圖10.20所示。

(5) SCADA系統的聯網 在圖10.5所示的系統中，計算機經集線器(HUB)與局域 網連接，這樣，可將有限的畫面在網上發布，便于調度部門、計量管理部門、生產計劃部門和經理層使用。

(6)信號來源的擴大在圖10.5所示的系統中，計算機所采集的數據直接來自遠程終端，這是己投入運行的系統的通常做法。而在某些過程工業中，大量的信息已經進入DCS，如果充分利用這些信息，則可節約一大筆因增設遠程終端裝置和測量?jì)x表而需要的開支。圖10.21所示是直接采集與間接采集相結合的系統^[3] 。

圖中的信息來源有兩個，一個是有DCS的裝置，另一個是無DCS的裝置。其中DCS和服務器A都有RS-232通信口，但因RS-232不適合遠傳，所以增設了兩個RS-232/RS-485通信協議轉換器，一個緊靠DCS，另一個緊靠服務器A。在不增設中繼器的情況下， RS-485適合2km以?xún)鹊膫魉途嚯x。

在無DCS的裝置，則用圖10.5所示的系統采集數據，然后用PC機的另一個com口傳送給服務器A，為了適應長距離傳送，通信線中也設置了兩個RS-232/RS-485通信轉換器。數據在服務器A中進行處理，處理后的數據和畫面經CGI程序發布到局域網上。網上的用戶通過瀏覽器從UNIX服務器中調閱顯示畫面。

(7)數據更新周期的估算在圖10.5所示的系統中，數據實時采集的動態顯示更新周期是一項重要指標，它不僅與待采集的數據量和通信速率有關，而且同遠端的完好狀況有關，同計算機本身的運算速度也有一定的關系，但不密切，因為計算機的運算速度現在已經做得相當高。

①數據字節長度(Data Length)。Modbu號協議是依每個數據的起始位和停止位來實現同步，屬起停同期式(Start-Stop Synchronisation)。

串行接口在不傳輸信號時，信號點一直處于高電位。如果不使用起始符號，系統無法識別以高電位開始的數據，因此起停同期式將第一個低電位比特規定為起始符。數據開始的第一個低電位比特只標志著數據的開始，不作為數據的一部分。當起始符后的8比特傳送完畢后有一個終止符，它是高電位比特。隨后再出現的下一個低電位比特就是下一個數據的起始符，如圖10.22所示。

Modbus有RTU (Remote Terminal Unit)和ASC II兩種傳送方式。傳送同樣的指令， RTU方式所用的字節數比ASC II方式短得多，因此， RTU方式通信速度快，用得更廣泛。 在使用RTU方式時，數據字節長度為8比特，加上起始符和終止符，每個數據字節長度為10比特。相鄰兩個字節之間還要保留一定的距離，這個距離并非固定不變，其平均距離一般可按6比特計算，因此，一個字節的平均長度可按16比特計算。

②通信失敗對通信時間的影響。某臺設備如果一次通信成功，則只需將規定字節數的數據傳輸到對方，但若一次通信失敗，在CPU控制下進行第二次嘗試，如果連續3次失敗，則該點通信報錯并進行下一臺設備的通信，這里，重復通信次數由編程決定，可以多于也可以少于3次。所以，通信失敗就意味著消耗較多的時間。估算掃描時間時可按正常通信3倍計。

③通信最短時間估算。計算機對遠程終端設備數據采集一遍所需要的最短時間可按式(10.1)估算。

式中 T——數據采集一遍最短時間， S；

b——數據字節平均長度，比特/字節；

Li——第i種設備通信內容長度，字節/臺；

N_is——第i種設備實現正常通信的臺數，臺；

a——預置的重復采集次數；

N_if——第i種設備通信失敗的臺數，臺；

λ——波特率，比特/s。

以下舉例說明。

有一系統其數據來自50臺FC 6000型流量演算器和50臺FC 3000智能流量積算儀，其中有2臺FC 3000型儀表通信失敗。因前者數據長度為37字節，后者數據長度為17字節，則i=1時， L₁=37字節， N_1s =50臺， NJf =0；i=2時， L₂ =17字節， N_2s =48臺， N_2f=2臺。令λ= 9600比特/s，因b=16比特/字節，取α=3，代入式(10.1)計算得T=4.5s。該計算結果僅為采樣一遍所需的最短時間，實際上，在完成當前點數據采集之后，還要預留出一段時間以便進行存盤、數據處理等項操作，因此，數據更新一次所需要的時間要比采樣一遍所需要的最短時間長，一般可按最短時間的1.2~1.3倍估算。



2.3.3 用無線電作傳輸介質的系統



前面所述的用專用通信線將遠程終端與上位機(操作站)連接起來組成的SCADA系統具有抗干擾能力強、可靠性高等優點，但是如果遠程終端與操作站之間距離遙遠，要為SCADA系統專門敷設通信線，就有可能投資太大，不盡合理，或根本無法實現，在這種情況下，以無線電作傳輸介質將遠程終端與上位機連接起來的方案顯示了其獨特的優越性。

(1)系統組成以無線電作傳輸介質組成的系統，其硬件結構分兩部分，即上位機經com口與無線收發器連接，遠程終端(下位機)經RS-485通信口與從臺的無線收發器連接，一個從臺無線收發器可以只與一個遠程終端連接，也可經雙絞線與若干個遠程終端連接，但與遠程終端之間的距離不宜超過2km，如果超過2km，必須每隔2km增設一臺中繼器。遠程終端裝置與上位機之間的數據通信經由數傳電臺實現，上位機采用分時制脈沖編碼調制(PCM)技術，在一條信道上與各遠程終端傳送不同的控制信號與數據，為了使各個數據從臺的數據不致混淆，在系統中需自定義一個協議，其原則是：主臺以廣播方式呼叫，呼叫數據包中包含從臺的ID號，于是相應的從臺將數據送回給主臺。遠程終端通過標準串行口RS-485與數據從臺通信，其典型結構圖如圖10.23所示o

(2)天線的架設 主臺的天線應架設在操作站附近最高建筑物的頂部，為直立式無向天線。從臺的天線根據地形架設在相應的高處，為有向天線，其通信聚焦對準主臺。需要注意的是要避免高于周?chē)�的避雷裝置。

(3)具有無線通信接口的設備在有些SCADA系統中，有時并無獨立的無線收發器。

這是因為將無線收發器與計算機做在一起，將無線收發器與遠程終端做在一起，成為具有無線通信能力的專用設備，如圖10.25中所示的設備。圖中雖然看不到獨立的無線收發器，但無線收發的功能卻是具備的，程序設計的差別也不大。



2.3.4 以衛星通信方式組成的SCADA系統



圖10.23所示的無線通信系統是以無線電波在大氣層中傳播的方式傳遞信號，根據電臺功率的不同，有效距離也不同，目前SCADA系統中使用的定型產品其有效距離有10~15km (7W，1200bps)和15~35km (25W，1200bps)等幾種。

以衛星通信的方式組成的SCADA系統從結構原理來說與圖10.23相似，但由于通信頻率的懸殊，通信設備也不相同，需租用衛星通訊公司的通信信道。



2.3.5 以光纜為傳輸介質所組成的SCADA系統



與電纜相比，用光纜傳送數字信號可以獲得高幾個數量級的傳輸速率。這需要在上位機與光纜之間以及下位機與光纜之間增設光電調制解調器，如圖10.24所示。這樣的系統結構只在己經敷設的光纜有多余而又不想另外敷設電纜的情況下才采用，因為流量顯示儀表的通信速率不高，使用較多的是9.6Kbps，所以將光纜當一根電纜使用完全是大材小用。

在有些應用對象中，現場儀表的信號先送到數據采集站，經處理后再由采集站經光纜送到主控室或上位機。光纜除了傳送若干采集站的信息之外，還傳送掛在光纜上的其他設備所提供的信息，因而其優越性得到了發揮。



2.3.6 多種傳輸介質結合的系統



在規模較大的SCADA系統中，往往由于數據采集點和使用這些數據的部門較多，而且較分散，只采用一種傳輸介質往往難以奏效，這時，可將多種傳輸介質有機地結合起來，發揮各種傳輸介質的長處，組成經濟高效的系統。

圖10.25所示是艾默生過程管理公司為西氣東輸工程中某天然氣凈化廠提供的工廠管控一體化網絡(luò )，主要完成下列任務。

①DCS1系統通過Modbus通信接口接收多臺在線分析儀送入的天然氣組分信號，用于監視和校正天然氣測量流量。 DCS1經其光纜接口將信息送入網絡(luò )。

②DCS2系統通過Modbus通信接口接收多臺流量計送入的信號，并將天然氣的溫度、壓力和組分等信號進行綜合計算，計算結果經光纜接口送入網絡(luò )。

③DCS4系統的無線通信接口與相距5km的5個水源井的5個無線從站實現數據雙向傳送。

DCS4系統還通過串行通信口采集變電站的信息。

DCS4系統所采集和經處理的信息經過光纜接口送入網絡(luò )。

④主控室對DCS1、DCS2和DCS4送入的信號進行處理，并發出控制命令。

⑤DCS3系統的衛星通信接口向200km外的氣田調度中心管理系統傳送實時數據。

⑥光纜經光電調制解調器與廠級管理網絡(luò )相連，廠長、調度員和網絡(luò )管理人員可以通過網絡(luò )瀏覽器實時調閱流程圖、歷史曲線、過程報告和各種報警信號，同時具有防火墻功能，保證局域網絡(luò )的安全。

⑦采集AMS設備管理系統管理支持HART協議的80臺3051型變送器。此外，該網絡(luò )還包含甲醇裝置DCS和鍋爐房的管理。

從圖10.25可清楚地看出，該網絡(luò )的信號傳輸介質既包含電纜、光纜，又有無線電和衛星，各種介質相互配合，取長補短，組成一個完美的系統。



2.3.7 以公共電話網為介質組成的SCADA系統



以公共電話網為介質組成的SCADA系統一般用于上位機去下位機(遠程終端裝置)抄錄有關數據，但也可完成監控任務，甚至修改下位機的組態。

(1)電話抄表的歷史與現狀在工廠的調度室中，調度人員需對全廠生產、環保、物資、儲運等各部門的狀態進行監測，并編寫操作運行報表，因而需從生產現場獲取大量數據。調度人員為了免除長距離奔波，提高勞動效率，減輕勞動強度，往往喜歡通過打電話問數據，即調度人員撥打目的地的電話，對方操作人員接聽后，根據調度人員的要求去表盤上讀取相關表計的數據，告訴對方。然后調度人員做好記錄，完成一次電話抄表程序。這是很多年以前的傳統畫面。

現代通信技術得到推廣應用后，人們享受到現代科技的恩惠。例如人們撥通銀行電話，按照語言提示的操作方法可去服務系統查詢自己信用卡上的信用記錄，獲得語言應答，如果此電話是傳真機所帶，還可將信用記錄打印出來。

隨著計算機的售價越來越低廉和計算機應用技術的發展，由計算機通過公共電話網去現場表計自動抄表的方法也在悄悄地流行，大有高速增長之勢。

(2)電話抄表系統的結構形式以計算機為核心，利用公共電話網實現遠程抄表屬主從通信。圖10.26所示為典型系統。按一個電話號碼下面所連接的待抄錄儀表臺數多少分類，其結構有兩種，即點對點通信和多站通信。

①點對點通信。點對點通信結構在一個電話號下只連接一臺儀表，該臺儀表應帶有RS-232通信口，該通信口的調制解調器MODEM掛到公共電話網上。而計算機的一個串行通信口也經MODEM掛到公共電話網上。當計算機中預先設置的定時抄表時刻到來時，計算機自動撥通遠程終端電話號，下位機響應后，將智能儀表(下位機)中的指定數據打包傳送給上位機。

②多站通信。多站通信結構是在一個電話號下面連接多臺具有通信能力的儀表。多臺儀表之間可能相距較遠，一般用RS-485標準，由于MODEM只能與RS-232通信口連接，所以在MODEM與儀表之間需增設RS-485/RS-232通信轉換器。各臺儀表通信口的兩根線H和L相互并聯后接到通信轉換器的RS-485側相應的端子上。各臺儀表與MODEM之間的距離最多為2km，如果超過2km就須增設中繼器。

(3)電話抄表的特點電話抄表這一技術之所以引起人們的廣泛興趣并迅速獲得現場應用是因為它有許多獨特的優點。

①通信不受空間限制。以往的數據采集一般都是靠專門敷設的通信電纜，但若距離很遠而采樣點又不多，單獨敷設一路電纜線就不合算了。在有的情況下，即使有錢想敷設一路專用通信線也難以實現。例如上海浦東某熱力公司在敷設熱能數據采集專用電纜時，有幾幢賓館大廈的周?chē)�巳用大塊的精美大理石裝飾完畢，不可能開溝埋設電纜，更不可能用架空的方法敷設電纜，最后，電話抄表就成為解決困難的有效方法。

電話抄表不受空間限制，只要公共電話網到達之處，都能應用。

②通信質量高。電話抄表具有有線通信的各種優點，不易受到外界干擾，通信質量高。

?利用內線電話實現電話抄表無需支付話費，既省事又省錢。

④抄錄內容可根據用戶需要在下位機中約定，并據此形成通信協議。下面將要對典型流量?jì)x表(遠程終端)的通信協議作簡單介紹。

⑤電話抄表也可根據需要將下位機故障診斷結果抄入計算機，從而實現對相關儀表的運行狀態進行監視，并由計算機編制事件記錄日報表、月報表等各種報表。

⑥電話抄表技術同帶有海量存儲器的智能儀表配合，一次通信可以抄錄相當長一段時間內的歷史數據，由計算機繪制各指定變量的24h記錄曲線，從而可取代一個計量點設置一臺打印機的傳統方法，節省投資。

⑦計算機通過公共電話網自動抄表客觀準確，增強買方對數據的信任度，完全杜絕由于抄表人員的疏忽和遺漏造成的差錯。

(4)電話抄表的實施

①通信協議。數據通信系統協議控制著網絡(luò )內所有設備所共用的語言結構和報文格式，是實現通信的關鍵。協議決定如何建立或中斷主從設備之間的聯系，如何使發送和接收裝置協調一致，如何井然有序地交換報文，如何檢測錯誤。圖10.27所示為協議控制的主從設備詢問應答環路。

Modbus通信協議是GOULD INC注冊的通信協議商標，它的特點是將通信參與者規定為"主" (Master)和"仆" (Slave)，"主"的一方要首先向"仆”的一方發送通信請求指令，"仆"方根據請求指令中的內容向"主"方發回數據，一個"主"可以向多個"仆"發送請求，最多可有255個"仆"，每個"仆"都具有一個自己的編號(不能重復)，該編號稱為"仆"方的地址(Slave Address)或稱為"仆"方的識別碼(Slave ID)。"主"方發送的通信請求指令及"仆"方發固的通信字符串均以"仆"方的地址開頭，同一網絡(luò )中每個叫"仆”只讀發給自己的指令，對發給其他"仆"的指令視而不見。該協議只對各種通信的字符串格式做了規定，并不對通信參數做規定。由于這種協議具有許多重要的優點，因此被國際上的許多大公司普遍采用，而這些公司自己原有的通信協議則有漸漸被冷落的趨勢。

②舉例。下面列舉的采用這種協議的典型流量顯示儀，屬于Modbus的RTU方式，它們的數據內容和通信格式如下。

a.上位機發送的指令

b.FC 6000型通用流量演算器

通信內容：事件代碼、累積流量、瞬時流量、累積熱量、瞬時熱量(熱流量)、流體溫度、流體壓力、流體密度共8個數據。

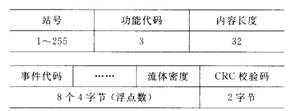

通信長度為37個字節，其格式為：

c. FC 3000型智能流量積算儀

通信內容：事件代碼、累積流量、瞬時流量共3個數據。通信長度為17個字節，其格式為：

③使用常用高級語言VB編寫的實用程序舉例

a.調入通信控件，設名稱為MSComm，并初始化com口進行設計：

MSComm. CommPort = 1'通信口=com1

MSComm. Settings= "9600， N， 8， 1"，通信速率=9600，奇偶位=N，數據位=8，

停止位=1

MSComm. PortOpen=True

MSComm. NullDiscard=False

MSComm. InputMode=comInputModeBinary

b.向com口發指令：

IBYTE=37或17

fc(O) =1`站號

fc(l) =3 `功能代碼

CRCR=65535

For 1=0 To X'發送報文CRC校驗

CRCCAL=ARR (I) Xor CRCR And 255

CRCCAL=crc(CRCCAL)

CRCR=(CRCR And 65280)/256

CRCR = CRCR Xor CRCCAL

Next

CRCL=CRCR And 255

CRCH= (CRCR And 65280)/256fc(2) =CRCL

fc(3)=CRCH

outbuf=fc

MSComm.InputLen=37

MSComm. RThreshold = 0

MSComm.Output=outbuf輸出報文到端口

MSComm.InBufferCount=O

c.接收下位機發回的通信報文進行處理：

If (MSComm. InBufferCount=IBYTE) Then'接收報文

BUFFER = MSComm.Input

ARR=BUFFER

CRCR=65535

For 1=0 To IBYTE-3'回收報文CRC校驗

CRCCAL= ARR (I) Xor CRCR And 255

CRCCAL=crc (CRCCAL)

CRCR=(CRCR And 65280)/256

CRCR = CRCR Xor CRCCAL

Next

If (ARR(IBYTE-2) =CRCL)

And (ARR(IBYTE-l)=CRCH)Then

**********'數據處理

EndIf

EndIf

④系統功能

a.系統數據的設定。對上位機的操作系統來說，識別下位機是由電話號碼及檢測點站號來確定的，為此在系統運行之前必須進行設定，用鼠標點擊"站點修改"按鈕，系統彈出"站點修改"對話框，按要求輸入檢測點名稱、檢測點站號、電話號碼等有關數據，為進行數據采集及計算提供依據。

b.子動采集實時數據。用鼠標點擊一下畫面中的"手動實時"按鈕，系統彈出"采集站號"對話框，按要求輸入，系統就會(huì )對該檢測點進行實時數據采集，并在畫面中顯示有關數據(顯示的內容為當前F位機中顯示的實時數據：累計流量、瞬時流量、流體溫度、流體壓力、流體密度、該檢測點事件等)。此項操作是自動采集實時數據的補充，當自動采集過程中遇某一門電話忙而暫時無法接通時，則可通過此項操作來完成數據采集。

c.手動采集歷史數據。該按鈕按下后，系統彈出"輸入采集日期，輸入站號"對話框， 按要求輸入，系統就會(huì )對該檢測點歷史數據進行采集，并存放有關的數據(采集的內容為海量存儲器中存儲的輸入日期前一天8：00到第二天8：00，每隔10min存儲一次累計流量、瞬時流量、流體壓力、流體溫度4個存儲數據)。此項操作是自動采集歷史數據的補充，當自動采集過程中某一門電話忙而暫時無法接通時，則可通過此項操作來完成數據采集。

d.自動采集實時數據。該按鈕按下后，系統就會(huì )自動有序地逐一對所有的F位機進行實時數據采集，并在畫面中顯示有關的數據(顯示的內容為當前檢測點中顯示的實時數據：累計流量、瞬時流量、流體壓力、流體溫度、流體密度、該檢測點事件等有關數據)。

e.自動采集歷史數據。該按鈕按下后，系統彈出"輸入采集日期"對話框，按要求輸入需采集數據的年份、月份、日期，系統就會(huì )自動有序地逐一對所有的檢測點進行歷史數據采集，并存放有關的數據(采集的內容為海量存儲器中存儲的輸入日期前一天8：00到第二天8：00，每隔10min存儲一次累計流量、瞬時流量、流體壓力、流體溫度4個存儲數據)。

f.趨勢曲線。該按鈕按下后，系統彈出"輸入采集日期"對話框，輸入日期，再選擇相應的檢測點，系統顯示的曲線為該日期的趨勢曲線，按要求可選擇瞬時流量、流體溫度、流體壓力按鈕，系統自動顯示瞬時流量曲線、流體溫度曲線、流體壓力曲線。

g.報表處理。先輸入日期，選擇畫面中的"報表處理"按鈕，系統自動生成并顯示該日期的有關報表。

h.系統數據存儲。系統自動把抄表數據存儲到數據庫中。

(5)結束語

①利用通信技術和公共電話網實現電話抄表，方法簡單，工作可靠，操作方便，投資節省，省卻了通信專線敷設和維護的繁重而瑣碎的勞動。

②花不多的錢就可對能源計量網實現監視，歷史數據存儲統計和有關變量趨勢曲線繪制，數據查詢，打印制表，數據平衡計算等、做到科學管理，提高工效，數據客觀，尤其適合實時性要求不高的能源計量管理。

③這種系統在熱力、石化、冶金、化工等行業投入實際應用，均收到良好效果。

④這種方法也適用于能源計量網以外的對象，做到遠距離監視。



2.3.8 以GPRS為介質的SCADA系統



GPRS是通用無線分組業務(General Packet Radio System)的縮寫，是介于第二代和第三代之間的一種技術，通常稱為2.5G。 GPRS采用與GSM相同的頻段、頻帶寬度、突發結構、無線調制標準、跳頻規則以及相同的TDMA幀結構。因此，在GSM系統的基礎上構建GPRS系統時，GSM系統中的絕大部分部件都不需要做硬件改動，只需做軟件升級。

0)優點

①高速數據傳輸。速度10倍于GSM，更可滿足用戶的需求，還可以穩定地傳送大容量的高質量音頻與視頻文件，可謂不一般的巨大進步。

②永遠在線。由于建立新的連接幾乎無需任何時間(即無需為每次數據的訪問建立呼叫連接)，因而用戶隨時都可與網絡(luò )保持聯系。例如，若無GPRS的支持，當您正在網上漫游，而此時恰有電話接入，大部分情況下您不得不斷線后接通來電，通話完畢后重新?lián)芴柹暇W(wǎng)。這對大多數人來說的確是件非常令人惱火的事。而有了GPRS，您就能輕而易舉地解決這個沖突。

③按數據流量計費。即根據您傳輸的數據量(如網上下載信息時間)來計費，而不是按上網時間計費，也就是說，只要不進行數據傳輸，哪怕您一直"在線"，也無需付費。做個"打電話"的比方，在使用GSM+WAP手機上網時，就好比電話接通便開始計費；而使用GPRS+WAP上網則要合理得多，就像電話接通并不收費，只有對話時才計算費用�？傊�，它真正體現了少用少付費的原則。

(2)工作原理 GPRS是在原有的基于電路交換(CSD)方式的GSM網絡(luò )上引人兩個新的網絡(luò )節點： GPRS服務支持節點(SGSN)和網關支持節點(GGSN)。SGSN和MSC在同一等級水平，并跟蹤單個MS的存儲單元實現安全功能和接入控制，且通過幀中繼連接到基站系統。GGSN支持與外部分組交換網的互通，并經由基于IP的GPRS骨干網和SG-SN連通。國10.28給出了GPRS與Internet連接原理框圖。

GPRS終端通過接口從客戶系統取得數據，處理后的GPRS分組數據發送到GSM基站。分組數據經SGSN封裝后， SGSN通過GPRS骨干網與網關支持接點GGSN進行通信。GGSN對分組數據進行相應的處理，再發送到目的網絡(luò )，如Internet或X.25網絡(luò )。若分組數據是發送到另一個GPRS終端，則數據由GPRS骨干網發送到SGSN，再經BSS發送到GPRS終端。

(3)TCP/IP協議的嵌入有很多種方法可以完成協議轉換，例如利用在嵌入式實時操作系統RTX51中移植部分IP和PPP協議來增強系統的可擴展性和產品開發的可延續性。

TCP/IP協議是一個標準協議套件，可以用分層模型來描述。數據打包處理數據時，每一層把自己的信息添加到一個數據頭中，而這個數據頭又被下一層中的協議包裝到數據體中。數據解包處理程序接收到GPRS數據時，把相應的數據頭剝離，并把數據包的其余部分當作數據體對待。

考慮到嵌入式系統的特點，系統集成商往往采用系統開銷較小的IP+UDP協議來實現GPRS通信。主機發送的UDP數據報文經GPRS通道傳送給GPRS通信模塊， GPRS通信模塊負責對數據報文進行解析，解析后的數據按照一定的波特率串行傳送給用戶終端。

①數據處理。數據包在主機和GPRS服務器群中傳輸，使用的是基于IP的分組，即所有的數據報文都要基于IP包。但明文傳送IP包不可取，故一般使用PPP協議進行傳輸。

模塊向網關發送PPP報文都會(huì )傳送到Internet網中相應的地址，而從Internet傳送過來的應答幀也同樣會(huì )根據IP地址傳送到GPSR模塊，從而實現采集數據和Internet網絡(luò )通過GPRS模塊的透明傳輸。

②上位機監控中心的設計。監控中心的功能是實現GPRS信息的接收和保存。設計語言采用Microsoft公司的Visual basic編程語言，應用靈活，功能強大，并對網絡(luò )編程和數據庫有強大的支持。

由于通過GPRS中心監控部分可以直接訪問互聯網，所以監控部分并不需要再設置GPRS模塊。中心只需通過中心軟件偵聽網絡(luò )，接收GPRS無線模塊傳來的UDP協議的IP包和發送上位機控制信息，以實現與GPRS終端的IP協議通信。接收到的信息要保存到中心的數據庫中，以備詢查歷史記錄。

Socket接口是TCP/IP網絡(luò )的API。 Socket接口定義了許多函數和例程，程序員可以利用它來開發TCP/IP網絡(luò )上的應用程序。VC中的MFC類提供了CasyncSocket這樣一個套接字類，用它來實現Socket編程非常方便。這種設計中采用數據報文式的Socket，它是一種無連接的Socket，對應于無連接的UDP服務應用。

SCADA系統的軟件編寫一般采用模塊化結構。根據用戶的一般要求，可由五大模塊組成，即系統設定、數據顯示、數據查詢、數據曲線和數據輸出。它具有的功能如下。

a.流量二次表(例如FC6000)：在得到計算機發出的檢測點通信站號后，自動把需采集的流量累積值、流量瞬時值、流體溫度、流體壓力、流體密度、報警代碼等有關數據，按MODBUS協議方式打包成可以被計算機接收的報文，再把該報文發送給計算機，供計算機使用。

b.計算機：按系統設置的檢測點站號通過主站，經網絡(luò )端口，再經Internet網絡(luò )與GSM網絡(luò )向GPRS無線測控單元發出請求，呼叫具體的檢測點：流量二次表(例如 FC6000PLUS)；檢測點收到請求信號，按MODBUS RTU方式對數據進行打包處理，再通過GPRS無線測控單元向GGSM網絡(luò )發回通信報文，經Internet網絡(luò )送連接計算機，計算機對收回的數據進行CRC校驗處理，顯示有關的信息。完成具體的任務。

c.服務器：因GSM網絡(luò )需合理利用資源，每過3min會(huì )對沒有信息交流的GPRS無線測控單元進行斷開或重新連接。斷開后GPRS無線測控單元重新上網時，GPRS無線測控單元重新獲得一個新的IP地址，此時采集計算機就無法對該GPRS無線測控單元進行操作。為此要設立一個具有固定IP地址的服務器， GPRS無線測控單元重新上網時連接到固定IP地址的服務器上，服務器可以及時更新該GPRS元線測控單元IP地址；同樣，采集計算機在上網過程中IP地址也有可能變化，為此也必須連接到固定IP地址的服務器，才能和動態變化的GPRS無線測控單元連接。

d.結構分類：按一個GPRS無線測控單元所連接的待抄錄儀表臺數多少分類，其結構有兩種，即點對點通信和多站通信。

點對點通信：點對點通信結構在一個GPRS無線測控單元下只連接一臺儀表，該臺儀表應帶有RS-232通信口，該GPRS無線測控單元掛到GSM網上和中心轉發服務器連接，而計算機掛到Internet網絡(luò )上連接到中心轉發服務器上。當計算機中預先設置的定時抄表時刻到來時，計算機自動通過群發、選擇發送的方式把需采集的站點發送給中心轉發服務器，中心轉發服務器再將內容轉發給下位機，下位機響應后"將智能儀表(下位機)中的指定數據打包傳送給中心轉發服務器，中心轉發服務器再轉發給采集計算機。

多站通信：多站通信結構是在一個GPRS無線測控單元下面連接多臺具有通信能力的儀表。多臺儀表之間可能相距較遠，一般用RS-485標準，由于GPRS無線測控單元下只能與RS-232通信口連接，所以在GPRS無線測控單元下與儀表之間需增設RS485/RS232通信轉換器。各臺儀表通信口的兩根線H和L相互并聯后接到通信轉換器的RS-485側相應的端子上。各臺儀表與GPRS無線測控單元下之間的距離最多2km，如果超過2km就須增設中繼器，其通信方式同上。



2.3.9 以無線Hub連接方法組成的SCADA系統



無線Hub(Hubble)又稱無線集線器，是無線接入器(Access Point)的一種。

無線Hub連接方法與前面所述的各種方法相比，有其顯著的特點：它不像屏蔽雙絞線那樣必須敷設電纜；由于它發射的無線電信號功率較小，所以不像應用數傳電臺那樣需申請信道資源，也不像GPRS那樣需定期支付服務費。它只需在互聯的計算機上插上無線網卡，并在需要連接的各臺計算機的通信距離均小于無線Hub覆蓋范圍的地點安裝一臺無線Hub，就能實現計算機之間的通信。

以這種方法組成的數據采集與監控(SCADA)系統其實只是無線局域網(WLAN：Wireless Local Area Net)在數據采集與監控方面的一種應用。

WLAN利用電磁波在空氣中發送和接收數據而無需線纜介質，數據傳送速率現在已經能夠達到11Mbps，傳輸距離可遠至20km，是對有線聯網方式的一種補充和擴展，使網上的計算機有可移動性，能快速、方便地解決以有線方式不易實現的網絡(luò )連通問題。

①信號覆蓋問題：對于WLAN的部署，必須考慮的是信號衰減問題，無線Hub的放置地點直接決定是否能獲得良好的無線覆蓋效果。無線Hub最好放在WLAN要覆蓋范圍的中心點，位置盡可能高一些，周?chē)鷳獰o(wú)障礙物。

②信道干擾問題：在一個區域允許有多個無線Hub同時使用，相鄰的一個或幾個無線Hub要使用不同的信道，這樣可以避免無線Hub之間的信號干擾。802.11g產品有三個非重疊信道，分別為1、6、11，所以如果有多個無線Hub，建議無線Hub之間采用非重疊信道。

③無線接入點的數量：無線接入點的使用數量要根據接入用戶的數量、每個用戶所需的帶寬和信號覆蓋面積來走。一般802.11g無線Hub的理論帶寬在54Mbps，實際有效帶寬在20Mbps左右，考慮到是共享帶寬，一般建議最多接入用戶不要超過20個。

④安全問題： WLAN的安全是用戶非常關心的問題，沒有加密的WLAN是開放的。

如果一個公司的某個區域搭建了一個沒有經過加密的WLAN，任何一個外來人員使用無線網卡，在無線覆蓋范圍內就能輕易地訪問網絡(luò )，網絡(luò )中的資源和信息將會(huì )受到威脅。

目前的WLAN有64/128位WEP、802. Ix、WPA、MAC地址過濾、禁用SSID廣播、無線用戶端隔離等加密方式來防止非法用戶的接入，保護網絡(luò )的安全。WEP (Wired Equivalent Privacy：有線對等保密)加密是通過在無線接入器中設置64位或128位密鑰的方式來實現加密，沒有密鑰的用戶就無法接入到網絡(luò )，安全級別較高。MAC地址過濾是通過在無線接入器中綁定允許訪問網絡(luò )的計算機網卡地址，沒有被綁定地址的計算機就不能接入到網絡(luò )。但這種方法的靈活性比較差，外來訪客或更換無線網卡都需要重新寫入新的地址。這種方式適合數據采集這類互聯關系固定的環境。無線接入器在默認的情況下是對外廣播自己的SSID (Service Set Identifier：服務區標識符)，非法用戶使用無線網卡就可以?huà)呙璧絊SID并接入網絡(luò )。隱藏SSID之后，非法用戶無法掃描到SSID就無法接入到網絡(luò )。

WEP加密、MAC地址過濾和禁用SSID廣播是比較常用的三種安全手段。具體實施時，可以采用幾種安全方式相結合的方法來提高網絡(luò )的安全性。

無線Hub有室內型和室外型兩種，室內型產品一般自帶小功率全向無線，室外型產品用戶可自加高增益天線。

圖10.29所示為典型的由無線Hub連接的WLAN。
