浮子流量計的結構分類及特點

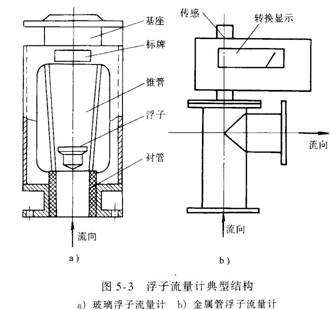

浮子流量計的基本結構由錐形管和浮子組成。除這兩個主要部件外，還有基座、襯套及密封填料等組成部分；對于金屬管浮子流量計還有傳感部分和轉換顯示部分。圖5-3所示為浮子流量計的典型結構。根據流量計的類型和用途不同，浮子流量計的結構還存在很大差異。尤其是隨著微處理機應用的深入發展，使得傳統的浮子流量計在結構土起了很大的變化，國外已出現了全數字顯示的智能浮子流量計。

根據用戶的不同用途和使用場合，浮子流量計可以分成很多種類型。



1.按錐管材料分類



按錐形管材料可以分成透明錐管浮子流量計和金屬管浮子流量計。

（1）透明錐管浮子流量計

透明錐管材料用得最多的是玻璃，稱玻璃浮子流量計。由于玻璃強度低，如果無導向桿結構，則玻璃錐管容易被擊破，所以為適應各種需要，錐管還有用透明的工程塑料如聚苯乙烯、聚碳酸醋、有機玻璃等材料制成。這些材料不但具有不宜被擊碎的優點，還有其他一些優點，如聚苯乙烯有一定程度的耐氟氣、氫氟酸的腐蝕等，這些都是玻璃所不具備的。對有特殊要求的，還可有用石英錐管。

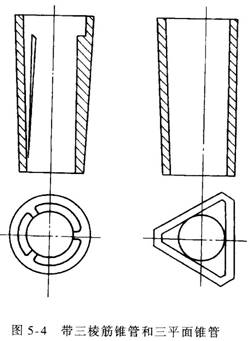

錐管的內表面除了光滑的圓錐面外，還可以做成帶導向棱筋或使用三角形截面，如圖5-4所示，這樣做的好處是不僅起到了導向桿的作用，而且使浮子的讀數位置（即最大直徑處）和錐管避面的距離很近，對透明度不高的液體介質也可能觀察到浮子的位置。

（2）金屬錐管浮子流量計

金屬錐管浮子流量計的錐管用金屬制成，與玻璃浮子流量計相比，可用于較高的介質溫度和壓力。金屬錐管可以和流量計殼體做成一體結構，也可以做成錐管套入殼體的分離結構，調用不同錐度的錐管就可以改變流量計的規格，比較靈活方便。



2.按輸出信號分類



按流量計輸出信號可以分成就地指示型和遠傳型兩類，遠傳型又可分成電遠傳和氣遠傳兩種。

（1）就地指示型浮子流量計

就地指示型浮子流量計主要用在只需現場觀察流量值，不需記錄、累積和控制的場合。玻璃浮子流量計均屬就地指示型儀表，但也有一些儀表以就地指示為主，裝上電接點開關，作流量上下限報警信號輸出。

部分金屬管浮子流量計也做成就地指示型儀表，它將浮子的位移通過磁捐合傳出，經四連桿機構帶動指針指示流量值。壓力高達25-30MPa的吹流型金屬管浮子流量計也是一種就地指示型儀表，它直接從殼體外跟隨浮子移動的磁環位置讀取流量值。

（2）遠傳型浮子流量計

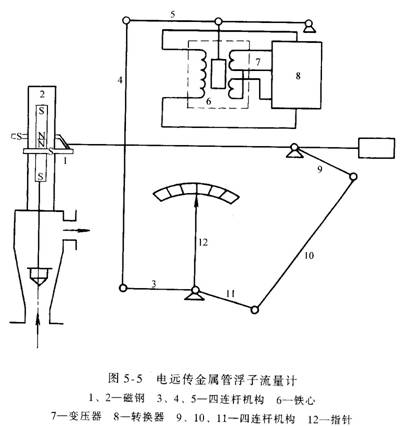

遠傳型浮子流量計一般都是金屬管浮子流量計。儀表的轉換部分將浮子的位移量轉換成電流或電壓等模擬量輸出。圖5-5所示是在就地指示的基礎上，再通過四連桿機構帶動差動變壓器，將浮子的位移信號轉換成差動變壓器鐵芯的位移，或與差動儀配套進行流量顯示，或將此差動信號轉換成0-10mA或4-40mA電流輸出，與電動單元組合儀表配套，實現流量的指示和控制。也可將這些信號送給計算機，經處理以顯示瞬時流量和累積流量。

當被測流體自下而上流過錐管時，浮子升起的高度通過磁鋼1、2耦合而傳給四連桿機構，經四連桿機構9，10，11的調整，使指針12及連桿3具有與流量呈線性的位移，再通過第二套四連桿機構3，4，5帶動鐵芯6相對差動變壓器7產生位移，所產生的差動電勢經過轉換器8轉換成標準電流信號輸出。

電遠傳浮子流量計又分普通型和防爆型兩種。

氣遠傳浮子流量計與電遠傳浮子流量計的結構相似，只是遠傳信號不用電信號而用20-100kPa的氣壓信號。由于輸出為標準氣壓信號，所以適用于易爆的工藝流程，并可與QDZ氣功單元組合儀表配套使用進行流量測量和控制。



3.按被測流體分類



按被測流體可分為液體、氣體和蒸汽用浮子流量計。液體和氣體用浮子流量計，在結構上都是通用的。由于國內專業標準規定流量上限有系列值，所以同一浮子流量計如果測量液體時滿足流量系列值，那么測量氣體時往往不能滿足系列值要求。所以國內產品一般為液體和氣體分別設計錐管和浮子。

測量蒸汽只能用專門設計的金屬管浮子流量計，住往在浮子的延伸桿上直接裝上阻尼組件以減少浮子的跳動。



4.按流量計用途分類



按流量計用途可以分成普通型，防爆型，夾套保溫型，耐腐型和吹流型等幾種。

（1）普通型浮子流量計

應用最為廣泛，約占浮子流量計的90%以上。主要用途是：口徑6-10mm以下的玻璃浮子流量計常用于環保、分析儀器上作大氣、水等取樣量的測量，電纜中保護用的惰性氣體世漏量的監測等；口徑在15mm以上的玻璃浮子流量計廣泛應用于電力、石化、冶金輕工及醫藥等工業企業和公用事業只需就地指示的場所；金屬管浮子流量計用于工業企業中的流程控制系統以及溫度、壓力較高，玻璃浮子流量計不能使用的只需就地指示的場所。

（2）防爆型電遠傳浮子流量計

用于有爆炸性氣體或粉塵時的場所。這種儀表有隔爆型結構和本質安全型結構兩種類型。

（3）夾套保溫型浮子流量計

用于需要保溫的場合。當管路中溫度高于室溫的流體因流過儀表，溫度下降產生凝固或結晶而引起浮子動作不良，或因溫度變化而使流體粘度有顯著變化影響測量時，都對流量計有保溫的要求，應選用夾套保溫型浮子流量計。

（4）耐腐型浮子流量計

用于腐蝕性介質的流量測量。普通型金屬管浮子流量計由耐酸鋼制成，玻璃浮子流量計與介質接觸的零部件大部分由耐酸鋼或工程塑料制成，它們及玻璃錐管等都有一定的耐腐蝕性，但耐腐蝕介質的范圍較窄。耐腐型金屬管浮子流量計和耐腐型玻璃浮子流量計與被測介質接觸的零部件如支架、浮子、錐管、導桿、基座內腔等都用耐腐蝕性很好的材料如聚囚氟乙烯F4、氟塑料F40、F46等制成，幾乎可耐所有介質腐蝕。

（5）吹流型浮子流量計

是一種專門用途的儀表，常用于測量容器內液位或密度時，或以差壓法測量管道臟污流體流量時，測量或控制吹流到容器或差壓引壓管的氣體（或液體）流量O流體一般都為空氣或水。流量一般較低，空氣為20-3000L/h，水為0.3-100L/h，精確度要求也不高。



5.按被測流體通過流量計的量分類



按被測流體通過流量計的量可分為全流型和分流型兩類。

（1）全流型浮子流量計是被測流體全部流過流量計的儀表，一般的浮子流量計都是全流型的。

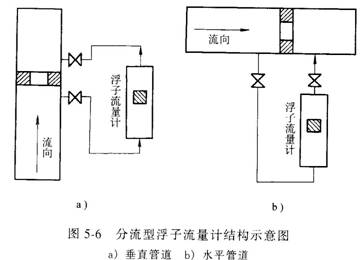

（2）分流型浮子流量計相對于全流型，只有部分被測流體流過浮子流量計。一般分流型儀表由裝在主管道上的標準孔板（或均速管）和小口徑破璃浮子流量計組合而成，應用于管徑較大，又只需就地指示的場所，價格低廉，如圖5-6所示。

分流型浮子流量計在結構上分為分離型和一體型兩種。分離型在主管道上裝孔板，用分流管連接到分裝的浮子流量計。主管道通常用于50-300mm的管徑，孔板的直徑比β在O.3-O.7之間，差壓Δp在0.6-10kPa之間，浮子流量計的口徑通常為10-25mm。一體型將孔板和浮子流量計一起組裝在帶有法蘭的短管上，直接裝到待測管道，分別有適用于水平和垂直管道的兩種結構，安裝方便。

還有一種用于清潔流體的稱為“雙函道自動切換玻璃浮子流量計”一體型分流儀表，在雙浮子的錐形管外，同心地套上透明管組成外函道。在小流量時，外函道為儀表內閥關閉，從內函道輕重兩浮子分段讀取流量示值；大流量時活門被打開，部分流體被外函道分流，仍讀取兩浮子已擴大數倍的流量值，范圍度可擴大到750:1。



6.按有無微處理器分類



按有無微處理器可分為傳統型和智能型浮子流量計。

傳統型浮子流量計如前所述，有各種不同類型流量計。

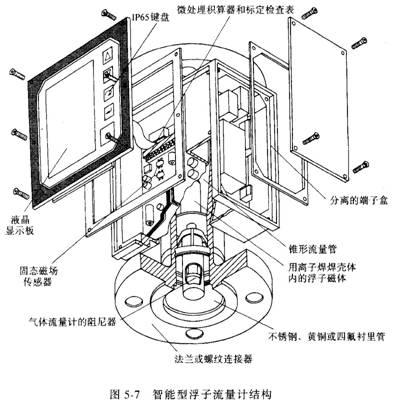

智能型浮子流量計采用微處理器控制全數字顯示，具有顯示瞬時流量、累積流量，標準電信號輸出，報警觸點輸出等功能。其結構原理如圖5-7所示。

當浮子在某一位置平衡時，焊在浮子殼體內的磁體放射出磁力線，雙霍爾磁場傳感器測量磁場的垂直分量和水平分量，磁場的夾角決定了浮子在錐管中的位置，這種固態測量系統消除了伴隨常規磁指示而存在的機械遲滯難題。測量結果與磁場標定檢查表和流量數據比較，儲存在微處理器的存儲器中。瞬時流量用內插法精確導出，微處理器將瞬時流量轉換成正確的工程單位在液晶板上顯示。必要時，微處理器還可調整顯示指示和4-20mA輸出，設定報警狀態等。

流量計前面板的按鈕鍵盤，可用來設定報警點，調整累加器零點，選擇瞬時還是累積顯示，設置顯示單位，進行零點、滿度和時間常數的調整，甚至可重新刻度流量計以適應過程工況條件的變化。

這種智能浮子流量計口徑為15-150mm，范圍度一般可達10:1，測量精度一般可達±1%FS。



7.按與管道連接方式分類



按與管道的連接方式，玻璃浮子流量計常見的有三種連接方式。

（1）軟管連接方式

常用于口徑10mm以下的儀表和工作壓力較低的場所。

（2）螺紋連接方式

一般用于口徑40mm以下的儀表，使用范圍不太廣。

（3）法蘭連接方式

常用于口徑15-100mm范圍的儀表，應用最為普遍。

金屬管浮子流量計一般都用法蘭連接方式。



浮子流量計的特性和特點



1 浮子流量計的特性



從浮子流量計的流量公式(5-3)可以看出，對于一定的浮子流量計，一定的被測介質，有

q_v=αKh （5-16）

式中，K是常數；α是浮子流量計的流量系數。

從式(5-16)可以看出，當被測介質確走后，流體密度ρ為常數，體積流量q_v是流量系數α和浮子高度h的函數。所以，討論浮子流量計的特性，主要是討論流量系數α的特性。為了獲得q_v與h之間的線性關系，人們總希望流量系數α為一常數。

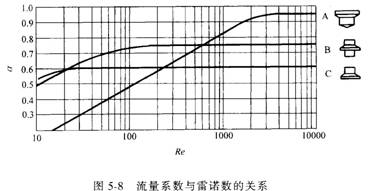

大量的實驗表明，浮子流量計的流量系數α與浮子的幾何形狀和流動雷諾數Re有關。對于一定的浮子形狀，當雷諾數大于某一界限雷諾數Re_K后，流量系數α將趨于一常數。所以，對于一定形狀的浮子和一定的流體，若實際雷諾數在界限雷諾數以上，就能使得體積流量q_v和浮子高度h之間基本成線性關系，上述各種浮子流量計的刻度換算公式可以使用。當實際雷諾數比界限雷諾數小時，流量系數α將隨雷諾數變化，使用時不能忽略由于α變化帶來的影響。圖5-8為幾種典型浮子的流量系數曲線。

從圖中可以看出，A型浮子的界限雷諾數較大，Re_K約為6000左右，這種浮子的流量系數較大，約為0.96，但不夠穩定，易受粘度影響，多用于口徑、流量較小的玻璃浮于流量計中，由于這種小口徑浮子流量計的雷諾數常處于α的變化范圍，使用時應考慮粘度的影響；B型浮子的界限雷諾數約為300左右，即在較小的雷諾數下，α已趨于常數，工作比較穩定，但流量系數較小，約為0.76左右；C型浮子的界限雷諾數更低，工作更穩定，在Re_K>40以后，流量系數α已基本趨于常數，但其流量系數更小，約只有0.61左右。B和C兩種浮子一般用于金屬管浮子流量計中。

如果浮子流量計工作在流量系數隨雷諾數變化的范圍內，當被測介質的粘度η發生變化時，和密度ρ的變化一樣，也將對流量計的示值產生影響，導致測量誤差。即使使用介質不變，使用溫度有較大變化時，也將對示值產生相當的影響。如使用的環境溫度從5°C升高到40°C，水的運動粘度將從1.52′1O^-6m²/s下降到0.66′10^-6m²/s，變化幅度已相當之大。對口徑在15-40mm的玻璃浮子流量計，溫度的影響量（主要是粘度變化的影響）在（0.1%-0.25%）°C范圍內，小口徑玻璃浮子流量計有的高達1%/°C左右，所以，使用中應對粘度η進行必要的修正。國內外的流量工作者在這方面也做了一些有益的研究工作，部分廠家對其產品提供有使用粘度的上限值或粘度修正曲線。但目前對浮子流量計粘度修正的研究離實用的要求還有比較大的距離，因為從理論上，尤其是從流體力學，深入全面地分析粘度修正還比較困難。



2 浮子流量計的特點



1）適用于小管徑和低流速

常用浮子流量計口徑在40-50mm以下，最小口徑能做到1.5-4mm。適用于測量低流速小流量。以液體為例，口徑在10mm以下的玻璃浮子流量計，滿度流量的流速只在O.2-O.6m/s之間，甚至低于O.1m/s；金屬管浮子流量計和口徑大于15mm的玻璃浮子流量計的流速稍大，在O.5-1.5m/s之間。

2）可用于低雷諾數

如果選用粘度不敏感形狀的浮子，只要雷諾數大于40或300，浮子流量計的流量系數將不隨雷諾數而變化，流體粘度的變化也不影響流量系數。這比其他類型流量計的使用最小雷諾數要低得多。

3）玻璃浮子流量計結構簡單，價格低廉，只需就地指示的場合使用方便。缺點是玻璃強度低，易碎。
4）壓力損失較低，破璃浮子流量計的壓力損失一般為2-3kPa，較高者10kPa左右；金屬管浮子流量計一般為4-9kPa，較高者為20kPa左右。

5)對上游直管段的要求較低。

6)有較寬的流量范圍度，一般為10:1，采用特殊結構的浮子流量計流量范圍度可以擴展得很大，如已有的雙函道浮子流量計產品，分別向下限和上限擴展量程，使流量范圍度達到750:1。

7)浮子流量計的應用目前還局限于中小管徑，普通全流型的最大口徑玻璃浮子流量計為100mm，金屬管浮子流量計為150mm。與適用于低流速的優點相對應，如果管道內流速較高， 一般要選用比管徑大一檔規格口徑的儀表，用異徑管連接，這樣就增加了管道布置安裝的復雜性。

8）如果使用介質和廠家標走介質不同，要作流量示值修正，給使用帶來不便。一般，液體浮子流量計，廠家用20°C、101325Pa的水標定；氣體浮子流量計用20°C、101325Pa的空氣標定。如實際使用流體的密度、粘度與之不同，流量就要偏離原分度值，就要對它作刻度換算修正，使用時應加以充分注意。
