一、裝置的技術要求

液體流量標準裝置由穩壓水源、管路、試驗段、流量調節閥、工作量器、換向器、計時器和裝置的控制臺組成。

一般來說，穩壓水源的壓力波動要小，工作介質應清潔；在試驗管路中局部阻力件要盡量的少，管路通往工作量器出口的橫截面積不能大于試驗段管路的橫截面積，管路內不能產生負壓；試驗段上游端應有足夠長的直管段，調節閥應安裝在試驗段的下游，調節閥要穩定(即開度在試驗過程中不改變)。試驗段要滿足被檢流量計的要求�，F對節流裝置和渦輪流量傳感器的規定如下：

1.流量測量節流裝置

流量測量節流裝置的直管段長度要求是比較嚴格的，由于流體的流動在節流裝置前1D處必須達到充分發展的紊流速度分布，因此在節流裝置前要有一段足夠長的直管段，這段直管段和節流件前的局部阻力件形式以及節流件的直徑比β有關，國際標準ISO51672003(E)中規定的直管段長度對孔板上下游所要求的最小直管段長度如表4-2所示。對噴嘴和文丘里噴嘴所要求的直管段長度如表4-1所示。

2.渦輪流量傳感器前直管段長度

在渦輪流量傳感器的規程中，盲管段長度采用下式計算：

式中：D_N——渦輪流量傳感器公稱通徑；

K_n——渦旋的速度比；

f——管道內的摩擦系數，在紊流狀態下，f=0.0175；

L——直管段長度。

K_n可由傳感器前的管路情況而定，可分為五種情況：

(1)渦輪流量傳感器前管路為同心收縮，K_n=0.75；



(2)渦輪流量傳感器前管路為彎頭，K_n=1.00；

(3)渦輪流量傳感器前管路為雙彎頭，K_n=1.25；

(4)渦輪流量傳感器前閥門全開，K_n=1.00；

(S)渦輪流量傳感器前閥門半開，K_n=2.5。

工作量器的使用部分要有觀測水位的玻璃管或裝有讀數的游標尺或裝有靈敏的觸點。游標尺的寬度不大于0.2mm，玻璃管的內徑不小于15mm。

換向器的結構應是對稱的，工作時不能濺水。換向器的行程時間差應根據裝置的準確度要求而定，一般對于電動式不大于50ms，對氣動式不大于lOOms。即其行程時間差愈小愈好，目前很多裝置都把觸點安裝在換向器的幾何中心位置，這樣可減小時間差，提高換向器的準確度。

計時器應不受其他信號的干擾。

裝有計時器、計數器的流量控制臺，不應對裝置產生附加的誤差。

二、裝置的檢定條件

1.標準設備和儀器

(1)檢定工作量器用的標準量器，其不確定度應優于工作量器的不確定度。

(2)檢定衡器(如電子秤或機械稱)用標準砝碼，其不確定度應優于衡器不確定度。

(3)檢定計時器用標準計時器，其不確定度應優于計時器的不確定度。

2.輔助設備和儀器

(1)溫度計：量程為O℃~5O℃，分度值為O.1℃。

(2)秒表：分度值為O.Ols。

(3)換向器檢定、測量時間內的流量穩定性檢定和啟停效應檢定用的流量計，穩定性好、響應速度快，并應有脈沖信號輸出。

3.檢定介質

檢定介質應是單相清潔水或實際使用的液體。

三、裝置的標定

1.工作量器的標定

(1)檢定前的準備工作

工作量器在標定前，要儲有足夠量的和室內溫度一致的清潔水，并保持穩定，以保證工作量器在一次檢定過程中水溫變化不超過1℃。

(2)工作量器的密封性檢驗

將工作量器充滿水后停留一小時，在此期間不能有滲漏現象。

(3)工作量器零位的確定

工作量器在標定時應規定放水時間，以保證零位的穩定。

(4)工作量器的使用部分的檢定點不能少于三個。

(5)按照標準量器的使用方法，將水放入工作量器中，直到水位升到工作量器的下限，調正標尺上的游標(或觸點式采用攝像與計算機圖形識別技術采集容器液位。)，使標線與玻璃管內的水柱彎月面下沿相切，在標尺上讀取該點的水位高度。



(6)再選用適當量限的標準量器繼續檢下去，直到工作量器中的水位升到上限，并將每個檢定點的水位高度記下。

(7)由標準量器向工作量器內注水之前，測量標準量器中的水溫，工作量器內的水溫至少要在水位升到使用下限和上限時測量?jì)纱巍?~7的檢定過程叫做一次檢定。

(8)按(5)~（7)繼續做第二次、第三次直到第n(n≥10)次檢定。某次檢定過程中若水溫變化超過1℃，則該次檢定數據應舍去，把其他有效數據記下。

(9)如果標準量器，工作量器內的液體溫度和室溫不同時，并在(20±)℃以外時，按下式將工作量器的容積修正到溫度為20℃時的容積：

式中：α₁——工作量器標尺材料的線膨脹系數；

α₂——工作量器材料的線膨脹系數；

α₃——標準量器材料的線膨脹系數；

β_W——水的體膨脹系數。

如果標準量器、工作量器內的液體溫度和室溫相同時，并在(20±5)℃以外時，按下式將工作量器的容積修正到20℃時的容積：

(10)按標定的數據計算各檢定點的不確定度：

a.平均高度值

b.殘差

c.標準偏差

d.標定點單次A類相對標準不確定度：

式中：K——檢定點處工作量器的有效橫截面積。

K的計算方法如下：設L_j、V_j分別表示第j點的平均高度和容積值；L_j+1、V_j+1及L_j-1、V_j-1分別表示檢定點相鄰上下兩檢定點的平均高度和容積值，則第j檢定點的K值為

e.由計算出的U_rA(V)中比較出檢定點中單次測量A類的最大的相對不確定度U_max(V)。

工作量器總的A類相對不確定度U_cr(V)，由其標定的最大A類相對不確定度和標定工作量器用的標準量器的B類相對不確定度U_rB(V)組成，即

式中：U_rB(V)——標準量器的不確定度。

標定工作結束后，標尺上要打上固定的印記。

例〕設標定水流量標準裝置2000L工作量器，標定該縮頸量器采用二個標準量器，即500L和50L，其線膨脹系數分別為

工作量器的材料和其標尺的材料相同

其標定溫度試確定2000L工作量器的相對標準不確定度。

解如標定序號為1，標定點為1550L。

①先將標定溫度下的容積換算成標準情況下的容積，對500L標準容器：

對50升標準容器：

標準偏差：

⑤由tα分布系數表查得

⑥標定點單次測量A類相對標準不確定度：

⑦工作量器的擴展不確定度：

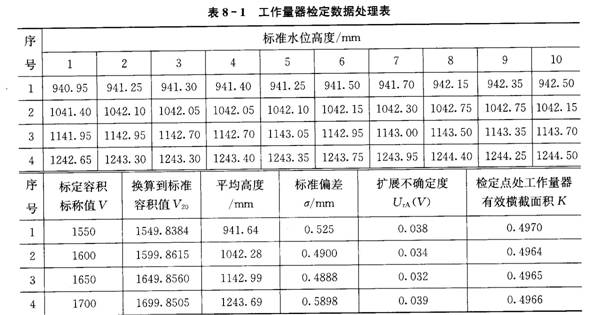

其他標定點數據處理列于表8-1。

2.衡器檢定

(1)當標準砝碼的總質量小于衡器使用量限時，允許采用替代法。

(2)液體重量和容器重量之和稱為皮重。衡器的使用上限和使用下限分別為最大皮重和最小皮重。

(3)衡器檢定點的選擇。在使用量限范圍內至少取10個均勻分布J點，用標準砝碼逐點加載到j(luò )(j=1，2，…，m，m≥10)點，加載m之后完成第一次檢定。分別記錄各檢定點加載的砝碼質量m_j，衡器示值R_mji；再從j=m逐點卸載到j(luò )=1，完成第二次檢定。分別記錄各檢定點卸載標準砝碼質量m_j，衡器示值R_mj2。

(4)重復第3條的步驟(或程序)進行n(n≥10)次檢定，得到m_j，R_ji（i=1，2，…，n）

(5)計算衡器檢定點的不確定度。

a.負載（m_j+Ro)時，第j點第i次測量的差值：

式中：Ro——空容器n次測量衡器的示值的平均值。

b.第j點的平均值

c.衡器第j點每次測量的A類相對不確定度

d.衡器第j點B類相對不確定度

e.A類相對不確定度

u_ra(m)=[u_ra(m)]_max(8-10)

f.B類相對不確定度

u_rB(m)=[u_rBi(m)]_max(8-11)

(6)靜態質量法水裝置衡器(電子秤)檢定的計算實例

電子秤的最大稱量為3000kg，稱量范圍為lOOO~3000kg；檢定數據及處理結果如表8-2。

3.換向器行程時間差

(1)流量計法

換向器的行程差是用試驗的方法確定的，然后根據行程差，可以計算出其A類和B類相對標準不確定度。

換向器時間差測量方法：

①在被檢換向器所在的臺位試驗段上，被檢流量計位置安裝一臺與試驗段公稱直徑和流量量程比相同的帶有電信號輸出的渦輪流量傳感器(或電磁流量計等)。

②用流量調節閥，將裝置的檢定臺位流量調到最大值。

③穩定10min后，按正常流量的測量方法，做一次流量測量，并記錄注入工作量器中水的體積V_ll，測量時間t_ll和渦輪流量傳感器總的脈沖數N_ll。

④在流量基本不變的情況下，操縱換向器(為保持氣壓穩定，可將換向時間間隔適當延長)往復換向m(m≥10)次。使一系列累積測量的總時間與正常流量測量時間大致相同。再記錄注入工作量器中水累積的體積V_2i，累積測量時間t_2i和傳感器累積總脈沖數N_2i。

⑤按第3、4條的方法，重復作n(n≥10)次試驗，得到相應的V_li，V_2i，…;t_1i，t_2i，…;N_1i，N_2i，…(i=1，2，…，n)

⑥計算換向器的不確定度

a.按公式(7-69)計算換向器第i次檢定的時間差Δt；

b.計算換向器A類和B類相對標準不確定度

時間差的平均值：

換向器B類相對標準不確定度：

殘差：

標準偏差：

(8-12)

換向器A類相對標準不確定度：

式中：為在最大流量時換向器時間差的A類相對標準不確定度。

⑦再將檢定臺位的流量調到最小流量，按第③~⑥條的檢定程序和計算方法，確定最小流量時換向器的B類和A類相對標準不確定度。

?根據最大和最小流量檢定結果，選取其中最大的B類相對標準不確定度作為換向器的B類相對標準不確定度選取最大的A類相對標準不確定度作為換向器的A類相對標準不確定度。

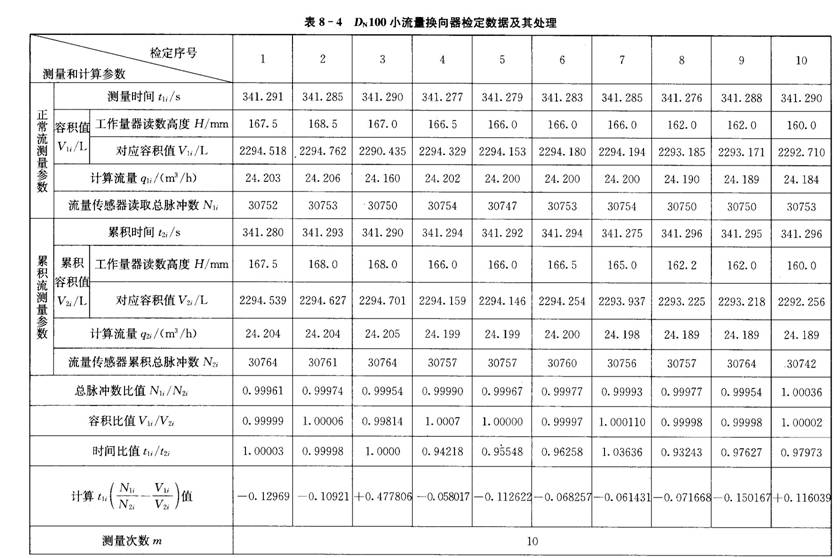

〔例〕檢定裝置中D_N100mm管徑臺位的氣動換向器，最大流量qv_max=204m³/h，最小流量qv_min=24m³/h，試驗管段為100mm；用渦輪流量傳感器定點使用，其準確度為±(0.05~0.1)%，其測量結果如表8-3、表8-4所示；試計算換向器的B類相對標準不確定度和A類相對標準不確定度。

解在最大流量qv_max=204m³/h，測量換向器的時間差Δt；如表8-3。

時間差的平均值：

在最小流量qv_max=24m³/h下測量換向器的時間差平均值

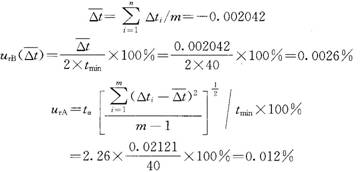

所以，換向器的B類和A類相對標準不確定度分別為0.0026%和0.012%。

(2)行程差法

①將流量調到換向器所在臺位的檢定流量(如最大流量點)，穩定一段時間。

②操作換向器的控制開關，使換向器換入、換出測量容器，換向器運轉后如正常，再操作換向器，使換向器換向n(n≥10)次，分別將換向器的換入和換出時間記作t_li和t_2i。

③計算換向器的A類和B類相對標準不確定度

按公式(7-70)計算換向器換入的時間t_li的平均值；按公式(7-71)計算換向器換出時間t_2i的平均值。

按公式(7-72)計算換入時間t_li的A類相對不確定度U_rA(t_l)；按公式(7-73)計算，換出時間t_2i的A類相對不確定度U_rA(t₂)。

換入和換出時間A類不確定度的合成：

按公式(7-24)計算換向器B類相對標準不確定度：

④用行程差法檢定換向器的實例

換向器檢定記錄及數據處理見表8-5。

用行程差法檢定換向器的總的不確定度

(3)流量計法和行程差法檢定結果的比較見表8-6。

同一個臺位，同一個換向器，用不同方法檢定，其結果不同，有時還差一個數量級。問要取何值，按法定的標準或規程應取方法中最大的不確定度為好。這就要求制訂標準或規程的專家慎重采取方法，或多作試驗，采用一種最科學、最可靠的方法。

4.計時器的檢定

根據JJG180-1978電子計數器石英晶體振蕩器試行檢定規程，檢定計時器有兩種誤差，一是晶體振蕩頻率的穩定度E_f，一是計時器計時的A類不確定度U_rA(t)

(1)計時器晶振頻率穩定度的檢定

①將計時器晶振輸出接到標準計時器的計數輸入端口，接通兩計時器的電源。

②預熱一小時后，每隔一小時讀一次數頻率值f_i，共讀8次。

③計算晶振頻率穩定度：

式中：

f_imax——f_i中最大值，Hz；

f_imin——f_i中最小值，Hz；

f₀——標稱頻率值，Hz。

E_f應不低于靜態容積法(或質量法)液體流量標準裝置給出流量值擴展不確定度的1/10。

(2)計時器準確度的檢定

①計時器按臺位分別進行檢定。

②按圖8-1所示，連接計時器與標準計時器，接通兩者的電源，兩計時器的啟、停應保持同步。

③以本臺位使用的最短測量時間(t_min)為時間間隔，啟停計時器，讀取計時器值(t_i）和標準計時器值(t_oi）完成一次檢定。

④重復③款，進行n(n≥6）次檢定，得出t_i，t_oi(i=1，2，…，m）。

⑤計算計時器檢測時間的A類相對標準不確定度U_rA(t)

計算差值：

平均值：

計時器B類不確定度：

計時器檢測時間的A類相對標準不確定度：

標準計時器的B類不確定度，按矩形分布，則

式中：U_rBs(t)——標準計時器擴展不確定度。

⑥計算計時器合成不確定度

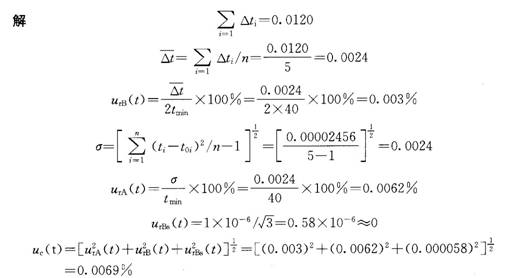

〔例〕用E312型電子計數式頻率計作為振源，用Dataprecision5845計時器作標準，其擴展不確定度U_rBs(t)=1×lO^-6檢定XPR-2型時頻儀，測試結果如表8-7，試確定B類和A類不確定度和XPR-2型時頻儀準確度。

5.裝置穩定度測量

實踐證明，盡管采用了水塔或專用的穩壓容器，但總還可以發現還有一部分未消除的脈動，使流量不穩定，因而應對其所引起流量不穩定度作出評定。

(1)影響穩定度的因素

裝置的穩定度是綜合評定其好壞的主要指標之一，影響穩定度的因素有：壓力、水泵、管道、閥門和自動調節系統以及數據采集和處理等。

①水塔(或容積穩壓器)液位波動，即在試驗的過程中，有效壓頭是否保持恒定或者波動多大的范圍才能達到所要求的效果，滿足準確度的要求。根據流量方程式：

若在一定的溫度下則上式變?yōu)?/p>

若α，A₀，g對確定的裝置是常數，則

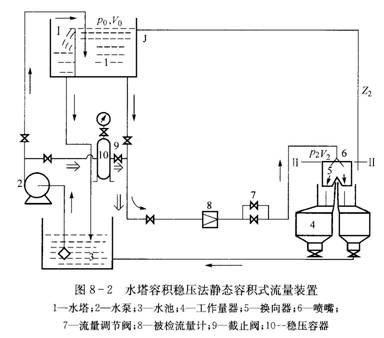

②以圖8-2用水塔法穩壓的流量標準裝置為例，分析其影響因素。

完整的流量公式：設水塔水面為基準面I-I，在試驗段出口處選取一點作第二截面，然后列出I-I，Ⅱ-Ⅱ的伯努力方程式：

式中：

Z₂——有效水頭高度，即Z₂=h；

ρ₂——試驗段出口處表壓力；

ρ₀——大氣壓力。

由于上式變?yōu)?/p>

設：

則

對于一定的試驗裝置，d，g是常數，如h'=常數，則流量的穩定度完全由h'和Sx來決定，至于局部和沿程損失系數之和Sx對穩定度的影響須用試驗的方法測定出來，正如流量系數α不能用計算的方法確定一樣。至于其他影響穩定度的因素，還有如介質的純度、周?chē)�的電磁干擾、震動等，這些都可以設法消除�，F在，穩定度不作為裝置的考核指標，在檢測結果中有時候裝置的不確定度高而穩定性特差。如某公司質量法裝置的不確定度為0.05%，而穩定性；用二種方法測試結果累積時間內穩定性0.03%，各累積時間之間穩定性0.2%。

(2)穩定度的檢定

①如果裝置分若干個臺位，可按臺位分別做穩定度檢定。

②對裝置(臺位)進行最大流量穩定度檢定時，要使用該裝置最大工作量器的最大量限；

對最小流量穩定度檢定時，使用最小工作量器的最小量限。

③開動裝置，用流量調節閥把臺位流量調到最大，并使裝置循環10min，裝置穩定后連續測量以n（n≥10）次流量。

④把流量調到最小值；按③所述做小流量檢定。

⑤穩定度的計算；

平均流量：

殘差：

標準偏差：

流量穩定度：

根據最大和最小流量測定結果，選取其中最大的流量穩定度(E_qv)_max作為流量穩定度。

〔例〕檢定某廠的水流量標準裝置1#臺位，其管徑D_N100mm，作最大流量時穩定度試驗，使用工作量器2000L，最大流量qv_max=250m³/h，試驗結果如表(8-8)，試確定最大流量的穩定度。

四、流量標準裝置的不確定度

1.靜態容積法水流量標準裝置的不確定度

式中：

——工作量器標定的擴展不確定度；

——標定工作量器的標準量器的不確定度；

——計時器A類相對標準不確定度；

——計時器B類相對標準不確定度；

——換向器用行程差法檢定時換入時間的A類相對不確定度；

——換向器用行程差法檢定時換出時間的A類相對不確定度；

——換向器用行程差法檢定時B類相對不確定度。

2.靜態質量法水流量標準裝置的不確定度

式中：

U_rA(m)——衡器(或電子秤)標定的A類相對不確定度；

U_rB(m)——衡器(或電子秤)標定的B類相對不確定度；

其他符號與式(8-20)同。

五、靜態法水流量標準裝置標定實例

1.靜態容積法標定實例

(1)裝置測量擴展相對標準不確定度見表8-9。

(2)計算靜態容積法裝置的擴展不確定度由公式(8-20)計算：

2.靜態質量法標定實例

(1)裝置測量的不確定度，見表8-10

(2)計算靜態質量法裝置的相對標準不確定度用公式(8-21)計算：

3.容積法裝置的穩定度
