直接式渦輪質量流量計介紹



一、工作原理



渦輪流量計是一種以動量矩守恒原理為基礎的速度式儀表。由于它具有結構簡單、測量精確度高、容易實現脈沖遠距離傳送等優點，而被廣泛應用于石油、冶金、化工等工業測量領域。但是，一般的渦輪流量計不具備測量質量流量的功能，如欲測量質量流量，必須配以溫度、壓力變送器或密度計，因此成本高、裝置復雜。而在工業生產和商業計量中，質量流量的測量已顯得越來越迫切，精確度要求也越來越高。直接式渦輪質量流量計是一種原理新穎的流量測量?jì)x表，無需配以溫度、壓力變送器或密度計，即能直接獲得質量流量，且同樣具備一般渦輪流量計的優點。直接式渦輪質量流量計既把渦輪轉子作為速度傳感器，同時又將它作為動量傳感器。渦輪在流動流體周向推力的推動下旋轉，同時流體又在渦輪葉片上施加一軸向力。由理論計算可知，該渦輪受到的軸向力大小與渦輪動量成正比。渦輪轉子的轉速和軸向力的大小可以通過配備適當的傳感器檢測出來。渦輪轉子的轉速通過磁電轉換器轉換成與之成正比的電壓信號，而轉子的轉速又與流體平均流速成正比，故輸出電壓與流體平均速度的關系式如下

作用于轉子上的軸向推力，通過測力傳感器轉換成與之成正比例的電壓信號，而軸向推力又和流體的動量成正比，故輸出的電壓信號與流體動量之間的關系式如下

流過管道的流體質量流量為

把兩傳感器輸出的電壓信號相除即可得出與質量流量成正比的信號。



二、數學模型的建立



從流體力學的平板葉柵理論出發，結合應用二元邊界層理論和葉柵理論，提出了渦輪質量流量計驅動力矩和黏性摩擦阻力矩的理論模型，并給出了渦輪所受軸向力的數學表達式。運用縫隙流動理論提出了渦輪質量流量計輪殼阻力矩、葉頂阻力矩、軸承阻力矩和輪殼端面阻力矩的計算公式。

1.軸向推力的計算

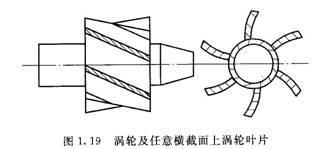

軸向推力的數學表達式是根據二維流動的葉柵理論發展而來。圖1.19為渦輪及任意橫截面上渦輪葉片的示意圖。

將渦輪在任意半徑r處展開成直列葉柵，而將螺旋葉片看作為安裝角等于半徑 r 處的葉片螺旋角β的二元平板，如圖1.20所示。將坐標建在轉動的葉片上，考察流體的相對運動。定義θ是流體絕對出口角，一般θ≠0。這就是說，流體流出葉片的流動為旋轉流，而且流體旋轉方向與渦輪旋轉方向相反。圖1.21所示為流體在渦輪進出口的速度三角形， V₁、V₂為進出口的絕對速度， U_l，U₂為流體相對于渦輪的進出口速度，ω 則為渦輪的旋轉角速度，且為常數。根據理想流體力學的平面葉柵理論，運用儒可斯夫基升力定律，求得微元面積上升力dF_L和阻力dF_D，在周向取其分量即為驅動力，在軸向取其分量即為軸向力

N個微元 cdr 所受軸向推力是微元升力和微元阻力在葉輪軸向投影之和

將微元軸向力沿葉片高度方向積分，即可求得軸向力

2.驅動力矩的計算

微元升力和微元阻力在葉輪周向投影之和即為微元驅動力

相應的微元驅動力矩為

將微元驅動力矩沿葉片高度方向積分，求得作用在渦輪上的總驅動力矩

3.阻力矩的計算

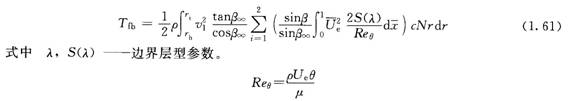

(1)黏性摩擦阻力矩 與推出驅動力矩的基本假定一致，將坐標建立在葉片上�？紤]流體的相對運動，繞流螺旋葉片在半徑為r處的流動視為二維平板的邊界層流動，然后考慮螺旋角影響，沿葉片高度方向積分，可以得到葉片表面的黏性摩擦阻力矩。由理想流體的二元葉柵理論分析，首先導出流體在葉片上沿葉片長度方向的勢流速度分布

流體繞流葉片時，由于攻角很小，因此在葉片上不會(huì )產生邊界層分離。采用二元邊界層理論的動量積分關系式解法求解邊界層。根據計算，在所考慮的流量范圍內，葉片表面流動可能達到的最大雷諾數不超過400。因此，可以認為葉片表面全部出現層流邊界層流動。采用洛強斯基邊界層速度剖面，求解邊界層方程可以導出葉片表面黏性摩擦阻力矩為

(2)輪殼阻力矩由于流體的斜向沖刷，在輪殼表面形成三維邊界層，流體黏性摩擦阻力在周向上的分量產生阻力矩。假定相鄰葉片之間的輪殼表面為一平面，且不考慮葉片的影響，則對于平板，斜向繞流的三維邊界層可以轉化為二維邊界層。僅考慮輪殼表面形成層流邊界層，并仍采用動量積分關系式求解(邊界層速度分布取為四次冪分布)，求得輪殼黏性阻力矩為

(3)葉頂阻力矩、軸承阻力矩和輪殼端面阻力矩略去葉頂的二次流影響，根據縫隙流動理論可以求得葉頂阻力矩 T_ft、軸承阻力矩 T_fj 和輪殼端面阻力矩 T_fe 分別為

縫隙層流流動

縫隙湍流流動

式中 δf ——縫隙寬度。

判斷層流與湍流的臨界雷諾數為

上式各阻力矩中，軸承阻力矩和渦輪端部阻力矩較小，而黏性摩擦阻力矩較大(與驅動力矩具有相同的數量級)。



三、數值計算



計算主程序框圖如圖1. 22所示。

假定渦輪在正常工作條件下運轉，渦輪轉子以恒定的角速度 ω 旋轉，則驅動力矩等于各阻力矩之和

把上面的力矩關系式代入式(1.70)，某一流量 q 下的渦輪轉速 ω，即是滿足力矩平衡關系式(1.70)的 ω 值。平衡方程中的變量為 ω。計算時，先適當設定兩個渦輪轉速作為初始值，使在這兩個轉速時，平衡方程的左端分別大于零和小于零。取適當的步長，用二分法自行迭代，計算得最終渦輪轉速，使其在一定精確度下計算得出 ω 值，代入式（1.56)即可求出軸向力的大小。軸向力計算框圖如圖1.23所示。



四、系統硬件



這里介紹一種直接式渦輪質量流量計的軟硬件設計方法實例。系統的基本組成如圖1.24，采用性能價格比較高的8031單片機，具有硬件結構簡單、測量精確度高、測量范圍寬、抗干擾性能好、使用方便等特點，并具有瞬時、累積流量顯示、打印等功能。

1.頻率測量電路

渦輪葉片的轉速信號通過磁電轉換檢測其頻率，從轉換器檢測出來的信號不是標準TTL電平信號，不能直接引至8031的T₀口，需經信號處理，如圖1.25所示。頻率經電壓比較器整形、光耦合管隔離和電平轉換后引至 8031 的 T₀ 端。

2. 軸向力測量電路

流體沖擊渦輪葉片的軸向力很小，從測力傳感器檢測出的電壓信號非常微小，為了與MC14433A/D轉換器的輸入電壓信號(0~200mV)匹配，N信號經放大電路，將信號放大 至0~200mV 。 A/D轉換器MC14433為3 位雙積分式，輸出為BCD碼，器件本身雖轉換速度慢，但足以滿足本儀器的要求。MC14433抗干擾能力強、外接元件少、精確度高、使用方便，電路如圖1. 26所示。

3 . 主機電路

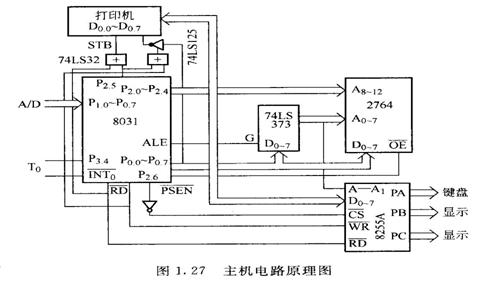

微處理機采用MCS-51系列的8031單片機，配有一片2764EPROM作為外部程序存儲器。8031內部具有128字節RAM，能滿足應用場合的需要，故外部無需擴展RAM。一片74LS373作為地址鎖存器，還有一片8255A作為I/O接口，以完成顯示、打印、鍵盤輸入等功能，電路原理如圖1.27所示。單片機8031的PI口與A/D轉換器MC14433相連，使轉換后的數據直接送入單片機，頻率信號經過放大、整形、隔離后直接接到P_3?4口，定時器T₀作為計數工作方式，定時器 T₁作為定時用，產生采樣周期的定時信號。P_2.5 選通微型打印機；P_2?6 選通8255A， 8255A共有三個端口；PA口為輸入端口，連接鍵盤; PB、PC口接LED，能顯示8位累積流量和5位瞬時流量。



五、軟件設計



在系統硬件設計的基礎上使用適當的軟件程序即可完成質量流量測量的全過程。根據系統的功能，將軟件劃分成若干個功能相對獨立的模塊，為每一個模塊設計算法和程序流程。根據流程編制程序，并將各個模塊程序調試成功后，最后連在一起總調。模塊設計分主程序和幾個子程序，子程序為數據采集程序、頻率計數程序、中斷服務程序、數據處理程序及顯示子程序。

1.主程序

主程序開始時先設堆棧指針，清零所要占用的內部RAM，然后進行初始化。定時器 T₀工作在計數工作方式，定時器 T_l 工作在定時工作方式。允許 中斷，并設置為邊沿觸發方式。最后查詢鍵盤，根據鍵盤進行散轉執行相應的子程序。主程序框圖如圖1.28所示。

2.子程序

(1)中斷服務程序 一旦有中斷信號，則進入中斷服務程序。在中斷服務子程序中，設有一標志位，這一標志位置 1 后返回主程序。

(2)數據處理程序 首先將運行狀態的工作標志、工作單元重新初始化，將定時器 T_l 和中斷系統初始化，然后循環查詢A/D采樣結束標志和鍵盤狀態。當一次采樣結束標志為 1 時，則根據頻率計數信號和A/D轉換信號計算瞬時流量。

其余數據采集程序和顯示子程序可調用現存子程序。
