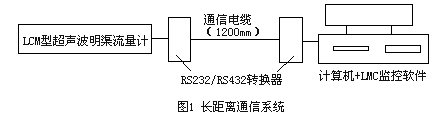

LMC型超聲波明渠流量計設有RS-232C或RS-422串行通信端口，通過一根最長達1200m的通信電纜，可直接與計算機的連接。在計算機中安裝LMC監控軟件，即可隨時在計算機中監控瞬時流量、總流量。換算的日流量、月流量和年流量等參數，以及曲線顯示、報表打印等，系統構成如圖1所示。若在15m之內通信則可直接用一根通信電纜將流量計接到計算機。流量計的信息也可以通過電話線網絡(luò )傳輸，但系統需配置專用通信器和MODEM卡。

       2 監控系統通信軟件設計

       我們設計了一個超聲波明渠流量計城市網絡(luò )監控系統，實現了上位微機與8051單片機的串行通信。監控系統通信軟件主要包括專線方式（通過RS232C連接）及網絡(luò )自動撥號方式兩大功能。限于篇幅，文中只給出部分程序流程圖和程序清單。

       實現串行通信一般分為3個步驟：

       （1）初始化通信端口：具體工作為向操作系統申請通信端口資源，設置通信波特率和配置通信格式（如起始位個數、數據位個數、停止位個數、奇偶校驗方式等）。
       （2）串行通信的讀寫操作：用計算機發送和接受數據。
       （3）關閉通信端口：在完成所有的串行通情操作后，將串行通信端口資源還給操作系統。

       2.1  MSCOMM 控件的主要屬性

       MSCOMM 控件是由Microsoft開發的，用于計算機間通信的Active X控件。利用它能方便地實現串行通信。用MSCOMM控件實現串行通信主要使用以下的一些屬性：

      （1 ）用于初始化串行通信端口的屬性CommPort，設置并返回要用于串行通信的端口號；

       PortOPen，初始化時置為T(mén)rue以打開通信端口；

       Setting，以字符串形式設置并返回波特率、奇偶檢驗位、數據位、停止位；

       InputMode，置0以本格式接收數據，置1以二進制格式接收數據。

       （2）用于串行通信端口讀寫操作的屬性

       Input，從接收緩沖區返回并刪除數據；

       Output，向發送緩沖區寫數據。

       （3）用于關閉通信端口的屬性

       PortOpen，關閉端口時置為False以關閉通信端口。

       2.2 串行通信協議說明

      上位機與下位機均采用查詢發送、中斷接收的通信方式。

       幀格式為7位數據位，無檢驗位，1位停止位，波特率為W，編碼為ASCll碼。每次上位機向單片機發數據時，上位機先向單片機發握手信號“02”，單片機收到握手信號則發應答信號“03”至上位機上位機收到應答信號后即發數據。同樣，當單片機要向上位機發數據時，也先向上位機發握手信號“ 04”，上位機收到握手信號后發應答信號“05”，單片機收到應答信號后則發數據。

       2.3 上位機（PC）通信程序設計

       利用VC++6.0對設計上位機通信程序。主要步驟如下；

       （1）先進人Visual C++6.0集成開發環境；
       （2）創(chuàng )建一個單文檔控制界面；
       （3）添加控制菜單、控制對話框、控制按鈕與編輯框；
       （4）在控制對話框中添加ActiveX控件中的MSCOMM控件；
       （5）設置MSCOMM控件屬性：

       Setting9600,n,7,1；InputLen:2；Rthreshold:2；其它按缺省值。

       通信程序主要部分如下：

       Void CROTOTEDlg::OnButtom1（） //通信初始化消息處理函數

       {

       DataORShaking=1; //握手信號或數據標志

       Commsuce=0;//握手成功標志

       receiveNo=3;//數據區標志

       if（!m_RototeCom_dlg.GetPortOpen（））

          !m_RototeCom_dlg.GetPortOpen（TRUE）;//打開串行口

       m_RototeCom_dlg.SetOutput（ColeVariant（“02”））;//發握手信號


       m_RototeCom_dlg.SetInputMode（0）;//讀取串口緩沖區全部數據

       MessageBox（“START”）;

       for（int i=0;i<=10000;i++）;//延時

       MessageBox （“通信失敗，請檢查通信硬件”）;//握手失敗顯示

       }

       Void CROTOTEDlg::OnOnCommMscomml（）; //Mscomm控件消息處理函數

       {

       VARIANT varii;

       varii= m_RototeCom_dlg.GetPortOpen（）;//讀入數據賦給VARIANT變量

       CString ll;

       ll= varii,bstrVal;

       UpdateData（）;//將文本值從控件傳給相應的變量

       if（DataORShaking==0）//如果握手完畢，則開始接收數據

       {

       if（receiveNo==4） DataORShaking=1;

       if（receiveNo==3）;

       { m_edit3=ll;//接收實際年流量信號

         receiveNo==4；}

       else

       m_edit4=ll;

       }

        if（ll==”03”）&&（ DataORShaking==1）//接收單片機應答信號

       { m_RototeCom_dlg.SetOutput（ColeVariant（m_edit1））;//發給年流量

       n_RototeCom_dlg.SetOutput（ColeVariant（m_edit2））；//發給年流量

       commsuce=1;//握手成功

       }

       if（ll==”04”）&& （ DataORShaking==1）// 接收單片機握手信號

       {n_RototeCom_dlg.SetOutput（ColeVariant（“05”））;//發應答信號

       DataORShaking=0;// 握手成功

       }UpdateData（FALSE）;//將控件變量?jì)热菟突仄鋵�應控�?/p>

       }

       2.4 下位機（8051）通信程序設計

       發應答信號及數據時，8051單片機工作于查詢方式；當接收握手信號及數據時，8051工作于中斷方式，中斷入口地址為0023H。當5051接收到來自上位機的握手信號“02”并核查確認后，則給上位機發應答信號，同時準備接收數據。中斷服務程序先區分是握手信號還是數據，如是握手信號就發應答信號，如是數據就轉換數據格式再送人內存。當8051需要發數據時，先向上位機發握手信號“04”，等收到上位機的應答信號“05”，即可發數據。程序框圖如圖2所示，中斷服務程序如圖3所示。

       3 經濟效往分析

       就上海而言，需進行污水排放計量的工礦企業達4000多家。根據上海市環保局要求，這些企業都將按要求安裝檢測污水排放的儀器。目前本市尚無同類產品。如選用國外產品，以美國的伊思柯（ISCO）公司為例，同類型的超聲波明渠流量計的價格為71300元。本成果轉化為產品后，基本價格為17000左右，低于國外產品約5.4萬元左右。仍以全市4000家企業計，可以節約資金2億元。
