選帶細化超聲流量計試驗分析

    0 引言

    超聲多普勒流量測量方法自誕生以來，已逐步發展成為超聲波流量測量的一個重要方向。超聲多普勒流量計適用于測量含有適量能反射超聲波信號的顆�；驓馀莸囊后w，在工業流量測量中具有廣泛的應用前景。近年來，隨著電子技術和信息技術的飛速發展，超聲波流量測量的技術水平有了很大提高，國外在多普勒超聲流場測量方面做了大量理論及實驗研究^[1~3]，然而現有多普勒超聲波流量計一般采用基頻解調，無法判斷流速方向，并且存在低流速測量困難，動態響應速度慢、實時性差等缺點。^[4]

    1 超聲波回波信號分析^[5]

    超聲多普勒流量測量時換能器接收到的信號為多個多普勒頻移成份的疊加，其振幅和相位均受多普勒頻移成份的非線性調制，如式（1）所示：

             （1）

    式中：a_i為頻移分量的幅值；Ω_i為頻移分量的頻率值；φ_i為頻移分量的相位；ω₀為發射信號頻率；第一項s₁（t）為經管壁、襯里等非運動介質耦合到接收探頭的信號。

    傳統超聲多普勒流量計用乘法器將頻率為ω₀的參考信號cosω₀t與s（t）混頻到基頻，低通濾波后得到低頻分量。

    2 選帶細化頻譜分析^[6]

    由于基頻解調后得到的平均多普勒頻率為絕對值，因此傳統超聲多普勒方法不能判斷流速的方向。雖然可以通過時域法、頻域法、相域法等方法來檢測流速方向信息，但這些方法較為復雜，實現困難、成本高，不適用于工業管道流量測量方面的應用。文中提出一種解調到中頻基準的方法來實現流速方向的判斷，詳細介紹如下：

    令

    s_r（t）=cosω_rt

    式中：ω_r= ω₀ - ω_c；ω_c= 2πf_c；f_c為中頻基準頻率。

    用s_r（t）與s（t）進行乘法器混頻，則可以得到一個高頻分量和以ω_c為基準的中頻信號，經過低通濾波濾除高頻分量，得到中頻分量如下：

              （2）

    式中：幅值k_i和相位φ'_i均與多普勒頻率無關；定義Ω_i（i≥1）均大于零時，流速方向為正；Ω_i均小于零時，流速方向為負；Ω_i均為零時，流體靜止。

    用頻域方法分析中頻信號s_d（t）的頻譜，令ω_di=ω + Ω_i=2πf_di，則由上面定義得到如下結論：

    如果ω_di均大于ω_c，即s_d（t）以ω_c為基準形成右邊帶，則流速方向為正；如果ω_di均小于ω_c，即s_d（t）以ω_c為基準形成左邊帶，則流速方向為負；如果ω_di均為零，即s_d（t）的頻譜為單一頻率ω_c，則流體靜止；當s_d（t）的頻帶在ω_c左右兩側均有分布時，表明管道流體中存在回流運動。

    由各頻率分量f_di加權平均可求得中頻平均多普勒頻移f_d，于是得到含流速方向信息的取樣域內流體平均流速計算公式：

            （3）

    >0時流速方向為正，<0時流速方向為負，=0則流體靜止。本方法在中頻段對信號進行頻譜分析處理，相對在高頻段進行頻譜分析而言簡單方便，數據量小。相對解調到基頻的傳統方法，其能判斷流速方向。

    實現的選帶細化超聲流量計產品系統硬件包括超聲多普勒探頭、基準信號源、功率放大器、前置放大器、中頻解調模塊、模數轉換器、TMS320VC5410數字信號處理器、Flash存儲器、單片機、顯示、鍵盤、輸出和通訊等部分。

    產品采用超聲多普勒探頭，一對發射和接收探頭外夾安裝在管道上，基準信號源產生頻率為640kHz的正弦信號，功率放大后驅動發射探頭經管壁向被測流體中發射超聲波，該超聲波信號被流體中的顆�；驓馀萆⑸涠�產生多普勒效應。接收探頭接收散射的超聲波多普勒信號，經前置放大處理后與625kHz參考余弦信號乘法器混頻，并低通濾波除去高頻分量完成中頻解調，得到中心頻率約15kHz的中頻信號。

    3 實驗數據及分析

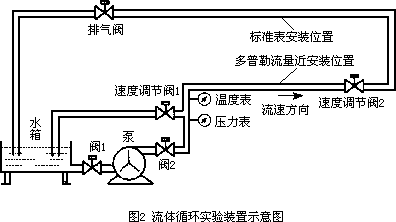

    實驗裝置所用管道材料為無縫不銹鋼管，內徑50mm，壁厚5mm，無襯里；泵為管道離心泵，管道流速通過速度調節閥1和2調節，最大流速3.0m/s。水箱容積1m³，實驗用流體介質為清水加少量摻雜，標準表采用DCT1088時差式超聲波流量計^[7]，精度±0.5%，流速范圍0~±15m/s，重復性±0.2%，線性度為量程的±0.1%，在雜質（包含氣泡）體積含量小于1%時不影響測量精度。一般超聲多普勒法在雜質濃度大于50~100mg/L時即可測量，通過控制加入滑石粉的重量，能夠使得DCT1088和多普勒流量測量系統均能正常工作，此時可以用DCT1088校驗CW Doppler流量測量系統的性能。實驗裝置最上端的排氣閥可以排除管道里多余的氣泡，以減小氣泡對DCT1088測量準確性的影響。流體循環實驗裝置如圖2所示。

    超聲多普勒流量計屬于速度式流量計，文中參考JIG 198-94（速度式流量計）、JIG 643-94（標準流量計法）和JIG OOO2-94（超聲流量計）等國家計量標定規程對基于該流量計進行標定實驗，目的是分析該流量測量系統的儀表系數、重復性、線性度和基本誤差等重要性能指標。

    實驗通過流體循環實驗裝置分別對不同流量標定點進行5次采樣，實驗數據如圖3所示，圖中A為標準表采集數據，B為選帶細化超聲流量計采集數據：

    通過各組采樣結果，通過公式對每個標定點計算每次標定的系數如表1所示。

    由上表可知（K_i）_max= 1.348，（K_i）_min= 1.312，所以?xún)x表系數：

     表1 標定數據

    K= K_imax+ K_imin/2=1.330

    線性度EL：

    E_L= K_imax- K_imin/K_imax + KK_imin×100% =1.35%

    重復性：

    E_r=（E_ri）_max=0.67%

    基本誤差δ：

    δ=±（E²_B + E²_L）^1/2 =±1.38%

    綜合上面流量測量的數據，根據國家計量檢定規程，確定選帶細化超聲流量計的準確度等級為1.5級。

    DDF5088為Polysonics的產品，在工業管道流量測量用超聲多普勒流量計中比較有代表性，其不能判斷流速方向，精度為±2%，重復性為滿量程的±0.05%，線性度為量程的±0.3%。在相同的流量標定裝置上對DDF5088進行標定實驗，每次標定點為3個，實驗數據如表2所示。

    表2 DDF 5088標定數據

    K_imax=1.207，K_imin=1.081，所以?xún)x表系數：

    線性度E_L：

    重復性：

    E_r=E_rimax=0.86%

    基本誤差δ：

    δ=±（E²_s + E²_L） =±5.51%

    根據以上計算結果，可以表明所研究的選帶細化超聲流量計性能要優于DDF5088超聲多普勒流量計。

    4 結語

    課題研究一種新的超聲多普勒頻譜分析方法，該方法以中頻解調為基礎提取流體速度方向信息，引入ZOOM-FFT選帶細化頻譜分析技術對解調后多普勒信號進行高精度的頻譜估計。在實踐上，課題研究以DSP技術為平臺實現了一種新穎的超聲多普勒流量計，解決了傳統超聲多普勒流量計存在的無法判斷流速方向、低流速測量困難、動態響應速度慢、實時性差等問題。并通過大量實驗研究，對該儀器的測量精度、重復性做出了標定，最終確定選帶細化超聲流量計的準確度等級為1.5級，優于國外同類產品。
