小流量（微量）流量?jì)x表應用選型
目前，市場上小流量（微量）流量?jì)x表相對比較少，造型較為困難。我們選擇的以下幾種型號較具代表性，而且通過實踐檢驗現場效果比較滿意，這類流量計較多地應用于各種實驗室。大連大洋伯斯特電子有限公司—BBF：
一、DS電磁流量計小管道的應用非常成功，北京建筑設計研究院采用20mm及32mm管道在實驗室檢測小流量，其精度達到±0.5%電磁流量計可做到最小DN6mm的流量計。
二、LC-W系列微量流量計是根據市場需求，在吸收國內外先進技術的基礎上，研制開發的新穎的微量流量計。它具有流量小、結構簡單、計量精度高、使用方便、壽命長等特點。顯示儀表具有顯示總流量、班累積流量、瞬時流量及回零功能，并可實現現場顯示和遠傳功能，特別適用于鍋爐燃油、油品、化工等液體的微小流量的準確計量。全不銹鋼材質制成的微小流量計可測量牛奶、植物油等各類液體食品和酸堿液體的微小流量。
技術參數：
口徑：DN6-10mm
壓力：PN0.1-2.5MPa
精度：0.5%
流量范圍：5-500L/h
測量介質：油品、化工液體、食品流體
材質：鑄鋼、不銹鋼
三、微量氣體計量計
微量氣體計量計是為測量超小流量的氣體而專門設計的。適用于所有惰性氣體和輕微腐蝕性氣體，特別適合使用在沼氣技術或泄漏率探測。
其產品特點為：
1、小測量流量可達1毫升/天（ml/day）
2、測量分辨率：1 mL顯示分辨率：1 uL
3、測量精度：±3%
4、適用于惰性氣體和中度腐蝕性氣體（如沼氣、生物氣體等）。
5、材料：樹脂玻璃（PMMA）/聚碳酸酯（PC）
6、具有程序校準功能的數字計數器
7、依靠電池運行；電池使用壽命為5-7年
8、維護簡單
測量原理
被測量的氣體通過進口噴嘴上升進入利德微量氣體計量計的微細管內。計量計中充滿了密封液體。
被測氣體以小氣泡形式上升并在測量單元里匯聚，測量單元里充滿密封液體并且與心軸呈一定傾斜角度。
測量單元包括2個測試間，其中一個被上升的氣泡填充。當這個測試間充滿的時候，由于浮力的原因，測量單元突然翻轉，則另一個測試間開始被氣泡填充。
通過永磁體和磁性傳感器的結合（舌簧觸點），測試單元每次翻轉過程都會(huì )產生一個脈沖，并被計數器紀錄。
被測氣體從出口噴嘴放出。
測量范圍
如果沒有機械的限定微量氣體計量計的最小流量的話，理論上為0 。然而對于測量如此微量氣體的儀表來講，明顯會(huì )有外部的影響（連接管牢固的緊密程度，氣體對管道的滲透性情況）。因此，最小流量定為1毫升/天（ml/day），最大流量為1.2升/小時（L/h）。
測量精確度
通過特殊的生產技術和高精度的校準，測量精確度能夠達到±3%。
測量分辨率為1ml，顯示分辨率為1ul，這是因為顯示部分不僅是體積，還包括校準系數。
氣壓及溫度
該儀表可承受的最高氣流壓力為50mbar，最小壓差為3mbar。
使用溫度范圍為10-40℃。
數據顯示
被測氣體的體積值顯示在電子計數器上，該計數器置于儀表上方。一個舌簧觸點（移動輸出）被用作為信號輸出。
性能規格
|
最小流量 |
1 |
ml/day |
最大入口壓力 |
50 |
mbar |
|
最大流動率 |
1.2 |
l/h |
最小入口壓力 |
3 |
mbar |
|
測量誤差 |
±3 |
% |
在測量開始時的進口壓力 |
|
|
|
最小示值 |
0.001 |
ml |
（近似值） |
8 |
mbar |
|
封閉液體體積 |
70 |
ml |
連接氣體出入的噴嘴 |
|
|
|
測量間容量 |
1 |
ml |
噴嘴的外徑 |
8 |
mm |
*能承受更高的入口壓力，直到氣體輸入通道和基座的微腔中沒有封閉液體
材料：樹脂玻璃（PMMA）
標準配置
|
電子計數器/顯示器 |
氣體輸入輸出噴嘴 |
|
信號輸出（舌簧觸點），流動輸出， |
100ml 封閉液體 |
|
0.1msec，最大加載30V DC/0.33A |
1.5m氣體連接管（丁苯橡膠腈，NBR） |
|
2個測量間（位于測量單元中） |
|
配件
|
記錄脈沖的數據記錄器 |
裝有100ml封閉液體的瓶子 |
|
數據記錄器的軟件 |
氣體連接管（丁苯橡膠腈，NBR） |
四、LZB玻璃轉子流量計
技術參數：
精度等級：2.5 / 4.0
適用介質：氣體、液體
工作壓力：≤ 1.0 MPa
介質溫度：0～60℃
各規格流量參數見產品樣本
主要特點：
顯示直觀，價格低廉

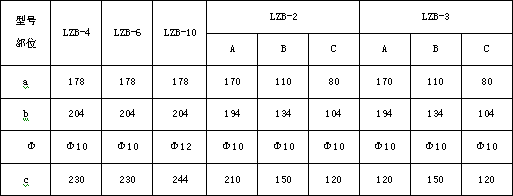

外形尺寸
EZB-15、25、40（見圖二）這三種儀表口徑完全相似。是用帶法蘭的基座1，密封填料8，用左右兩塊支板6，把它與錐管連接起來，以壓緊蓋7密封，基座1上的法蘭是對外連接的。為了提高儀表的耐腐蝕性能均加有聚苯乙�。ㄋ嵝裕┖途鬯姆蚁∫r套1。為了維修方便，只顧將螺栓9（上下共8個）旋下。惟形管便能方便的取出清洗，不用拆掉全部?jì)x表。
