超聲波流量計的誤差分析及修正

    1 引言

    超聲波流量計可采用非接觸測量方式，安裝方便，適用范圍廣。隨著現代電子技術的發展，超聲波流量計已向小管徑方向發展，工程機械液壓系統采用超聲波流量計測量流量已成為可能。工程機械液壓系統的特點是油液黏度較大，速度較低，雷諾數較小，流動狀態多處于層流或紊流光滑管，且油液溫度變化范圍大，由溫度變化引起的各項測量誤差不容忽略。

    2 速度分布不均引起的超聲波射線軌跡的變化

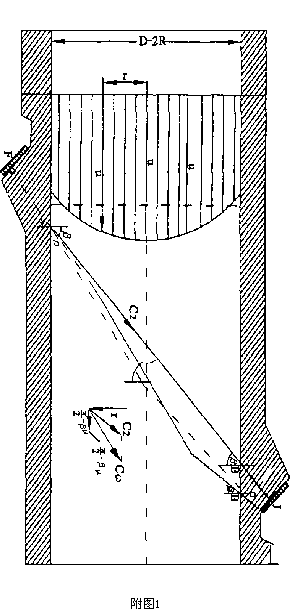

    超聲波流量計的測量原理見附圖，其中F為超聲發射器，J為超聲波接受器。當管中流體靜止時，超聲波射線在流體中的軌跡為P-B，其速度為C₂，當流體流動時，超聲波在流體中任一點的速度C_2u等于靜止流體聲速C₂與流體速度的矢量和。即C_2u=C₂+u。由于流速沿管道截面分布不均，u沿超聲波射線各點不同，因此超聲波射線在流動液體中的軌跡為一曲線P′-B′。速度u的分布越不均勻，曲線曲率越大。在超聲波流量計的計算中，假設流速沿射線均勻分布，即合成后的超聲波射線仍為直線（附圖1中的PB′虛線）。這必然引起誤差，其誤差大小與速度分布的均勻程度有關，紊流的速度分布較層流均勻，所以紊流引起的此項誤差小于層流。應該指出，由于聲速C₂遠遠大于流體速度u，所以此項誤差較小，不必修正。

    3 線平均速度與面平均速度之差引起的誤差

    時差法通過測量超聲波脈沖順流傳播和逆流傳播的時間差來進行流量的測量（見附圖1）。設F、J交替發射和接收超聲波，順流時超聲波傳播的時間為t₁，逆流時超聲波傳播的時間為t₂，則

    式中

    D--管徑
    θ--超聲波射線與管道軸線之間的夾角
    u--流體在超聲波射線上的平均速度
    τ--超聲波在聲導中的傳播時間與電路延遲時間之和

    超聲波流量計的計算方程為

    由于過流斷面速度分布不均，其線平均速度與面平均速度不同，用線平均速度乘斷面面積取得流量必然引起誤差。此誤差不容

    忽略，必須修正。則

    Q=kuA

    式中k-流量修正系數

    u_A-面平均速度

    對于層流，沿過流斷面速度分布為拋物面，速度方程為：

    面平均速度為：

    線平均速度為：

    對于紊流，過流斷面為一對數曲面，其速度分布為：

    上式復雜不便使用，根據紊流光滑管的實驗曲線，紊流光滑區的速度分布可用指數公式表示。

    式中

    R-管道半徑
    y-任意一點到管壁的距離

    雷諾數Re不同，對應的指數n不同

    根據上式可求得：

    n的取值見表1。

表1

    對應不同的雷諾數，可通過插值法取得n值。

    現取n值為，由此計算的k值為0.93，若不進行修正，則由此引起的流量誤差為7.5%，因此流量系數k對超聲波流量計的測量精度影響極大。應該指出，以上對k值的討論是基于這樣一種假設，即換能器安裝前后有足夠的直管段，如果上下游直管段不夠長，則管道內流速分布變得極為復雜，很難用數學表達式來求k值了，此時測量誤差將大大增加。為了保證超聲波流量計的測量精度，要求上游直管段的長度大于10D，下游直管段的長度大于5D，當上游有流量干擾因素如泵、閥門等，直管段的長度至少延長為30D。

    4 溫度變化引起的測量誤差

    由超聲波流量計的計算方程可知，流量與聲速C₂的平方成正比，而聲速隨溫度的變化而變化，由此產生的誤差比較大，必須進行修正。

    溫度為T(mén)時，被測媒質的聲速為

    C₂=C₂₀（1+bT）

    式中：C₂₀-T為0℃時的聲速值

    b-被測媒質的聲速溫度系數

    隨著微型計算機的應用，聲速修正比較簡單，鍵盤輸入溫度值，按上式求出C₂代入流量公式即可。

    溫度變化可引起油液黏度變化，黏度變化引起雷諾數Re變化，而Re的變化又可引起流量系數k變化。對于工程機械來說，油溫變化范圍比較大，因此引起的k值變化應該考慮。

    油液黏度隨溫度變化的關系為：

    v=v₀e^{-λ（T-T0）}

    式中

    V-溫度為T(mén)時油液的運動黏度
    V₀-溫度為T(mén)₀時的運動黏度
    λ-黏溫指數
    λ=0.035-0.052

    以YA-N32液壓油為例，若溫度變化范圍為0~80℃，則油液運動黏度變化范圍為5~193cst，兩種溫度下的雷諾數之比為：

    因此引起的k值及最后流量誤差是很可觀的，此誤差直接影響測量精度，因此必須根據不同的溫度對k值進行修正。

    綜合考慮以上各種因素，給出修正框圖如圖2。

    5 結論

    流量修正系數k對超聲波流量計的測量精度影響極大，本文根據流體力學理論，導出了流量修正系數k計算公式，并提出對于不同的流體溫度，應有不同的修正系數，這一點過去一直被忽略。本文的分析為研制高精度超聲波流量計提供了參考，在使用已有超聲波流量計時，若被測媒質溫度偏離許用溫度比較大，也可利用本文提供的方法進行手工修正。
