超聲波流量計的應用與維護

      1 前言

      近幾年來，隨著傳感器技術及儀表技術智能化的發展，利用超聲波脈沖測量流體流量的技術發展很快，基于不同原理，適用于不同場合的各種型式的超聲波流量計得到了廣泛應用，同時也對廣大用戶提出如何認識超聲波流量計、怎樣選擇合適的類型，使應用中應注意什么等一系列問題，本文就目前國內超聲波流量計的發展情況及多年應用的實踐，對上述問題進行探討。

      2 原理

      目前通常采用兩種類型的超聲波流量計，一為多普勒超聲波流量計，二為時差式超聲波流量計。多普勒型是利用相位差法測量流速，即某一已知頻率的聲波在流體中運動，由于液體本身有一運動速度，導致超聲波在兩接收器（或發射器）之間的頻率或相位發生相對變化，通過測量這一相對變化就可獲得液體速度；時差型是利用時間差法測量流速，即某一速度的聲波由于流體流動而使得其在兩接收器（或發射器）之間傳播時間發生變化，通過測量這一相對變化就可獲得流體流速。廣東省韶關鋼鐵集團有限公司目前采用了時差式超聲波流量計。

      超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成，超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算，這樣就實現了流量的檢測和顯示。

      3 超聲波流量計的選型

      面對眾多類型的超聲波流量計，用戶要根據實際情況和測量需要合理選型。

      3.1 多譜勒式超聲波流量計

      只能用于測量含有適量能反射超聲波信號的顆�；驓馀莸牧黧w，如工廠排放液、未處理的污水、雜質含量穩定的工廠過程液等。要注意它對被測介質要求比較苛刻，即不能是潔凈水，同時雜質含量要相對穩定，才可以正常測量，而且不同廠家的儀表性能及對被測廠家的要求也不一樣。選擇此類超聲波流量計既要對被測介質心中有數，也要對所選用的超聲波流量計的性能、精度和對被測介質的要求有深入的了解。

      3.2 便攜式超聲波流量計

      適用于臨時性測量，主要用于校對管道上已安裝其它流量?jì)x表的運行狀態，進行一個區域內的流體平衡測試，檢查管道的當時流量情況等，如果不作固定安裝，而用于這些用途時，選用便攜式超聲波流量計既方便又經濟。

      3.3 時差式超聲波流量計

      目前生產最多、應用范圍最廣泛的是時差式超聲波流量計。它主要用來測量潔凈的流體流量，在自來水公司和工業用水領域，得到廣泛應用，此外它也可以測量雜質含量不高（雜質含量小于10g/L，粒徑小于1mm）的均勻流體，如污水等介質的流量，而且精度可達±1.5%。實際應用表明，選用時差式超聲波流量計，對相應流體的測量都可以達到滿意的效果。

      3.4 管道式超聲波流量計

      精度最高，可達到±0.5%，而且不受管道材質、襯里的限制，適用于流量測量精度要求高的場合，但隨著管徑的增大，成本也會(huì )隨之增加，通常情況下，選用中小口徑的管段式超聲波流量計，較為經濟。

      3.5 固定式超聲波流量計

      如果有足夠的安裝空間，使用插入式換能器代替外貼式換能器，徹底消除了管襯、結垢及管壁對超聲波信號衰減的影響，測量穩定性更高，也大大減小了維護工作量。而且，由于插入式換能器也可以不斷流安裝，所以其應用正在不斷推廣。

      有的廠家推出了內部為數字化電路的超聲波流量計，其特點是采用數字電路處理信號，糾錯能力增強，取樣及時，精度提高（模擬電路的精度為±1.5%，數字電路可以達到±1.0%），而且集成度提高，儀表體積大大減小，有多種信號輸出模式供選擇，在實際應用也取得了很好的效果。用戶在使用中可以和模擬電路的超聲波流量計進行比較。

      超聲波流量計的功能選擇，用戶可以根據實際情況來確定。如果測量雙向流體，一定要選擇帶有正負計量功能的超聲波流量計；如果用戶需要定期了解流體在一定時段流量情況，可以選擇帶打印機的超聲波流量計�？傊�，所選擇的超聲波流量計的功能既要滿足用戶需要，也不必貪多求全，造成許多功能廢置不用，無謂增加購買成本。

      4 超聲波流量計的應用

      超聲波流量計在應用中，需要注意以下幾個方面。

      4.1 正確選擇

      這是超聲波流量計能夠正常工作的基礎。如果選型不當，或會(huì )造成流量無法測量，或者用戶使用不便等后果，具體選型原則，前面已做了詳細的介紹。

      4.2 合理安裝

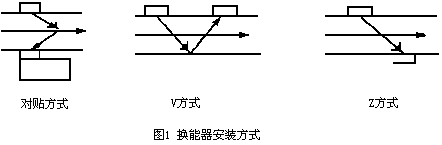

      換能器安裝不合理是超聲波流量計不能正常工作的主要原因。安裝換能器需要考慮位置的確定和方式的選擇。確定位置時除保證足夠的上、下游直管段外，尤其要注意換能器盡量避開有變頻調速器、電焊機等污染電源的場合。在安裝方式上，主要有對貼安裝方式和V方式、Z方式三種，如圖1，多譜勒式超聲波流量計采用對貼式安裝方式，時差式超聲波流量計采用V方式和Z方式，通常情況下，管徑小于300mm時，采用V方式安裝，管徑大于200mm時，采用Z方式安裝。對于既可以用V方式安裝又可以Z方式安裝的換能器，盡量選用Z方式，實踐表明，Z方式安裝的換能器超聲波信號強度高，測量的穩定性也好。
